CH-120HL 上/下警報電表（WAKO Amp Meter 指針式控制電表｜CH-100H / CH-100HL / CH-120H 系列）
CH-120HL 上/下警報電表（WAKO Amp Meter 系列）是專為工業自動化監控與電力系統安全預警打造的高階類比控制電表。具備直觀的指針式顯示與 Class 1.5 高精度等級，提供靈敏的上限（Upper Limit）與下限（Lower Limit）雙重警報觸發功能，能即時防止設備運轉過載或欠壓/低流風險。本系列量測範圍廣泛，支援交流/直流電流電壓、頻率 (Hz) 及馬達轉速 (RPM) 監控，具備標準嵌入式外型尺寸，是工業設備、電力測試及節能管理的控制盤面首選。
核心產品優勢與技術特點
- 靈敏上/下限雙警報控制 (Alarm Control)：提供極為可靠的上限（H）與下限（L）警報切換功能，當訊號超標或低於安全值時即時觸發開關，守護設備安全。
- 完整的 WAKO 警報家族型號：
• CH-100H / CH-120H：專用單上限警報監控（H）。
• CH-100HL / CH-120HL：提供完整的上限與下限雙向警報控制（HL）。 - 多元訊號量測（電氣與機械運轉）：支援 AC 電流/電壓、DC 電流/電壓，並可量測頻率 (Hz) 與馬達/機械轉速 (RPM)，應用極為廣泛。
- Class 1.5 級精準反應：採用高品質磁電/電磁機構，具備 Class 1.5 精度等級，對微小訊號變化反應快速且精確。

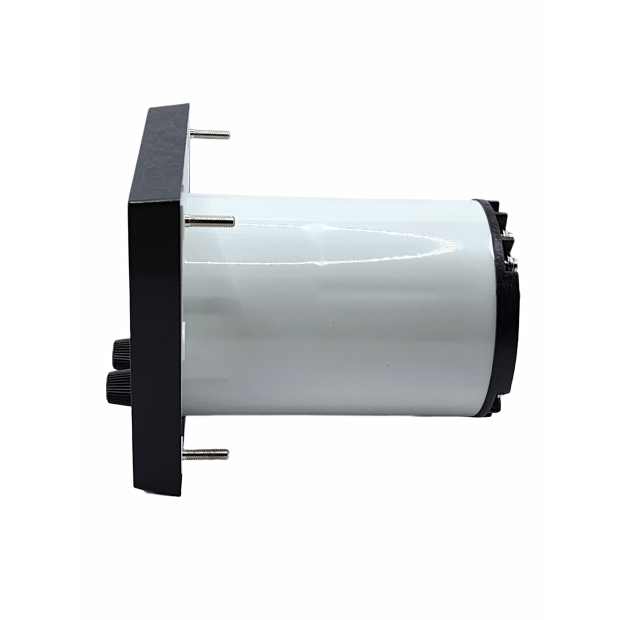

- 直觀指針顯示與標準嵌入安裝：清晰高對比度刻度盤，方便現場人員一目瞭然掌握動態趨勢；標準面板開孔外型設計，便於嵌入控制箱與監控盤。

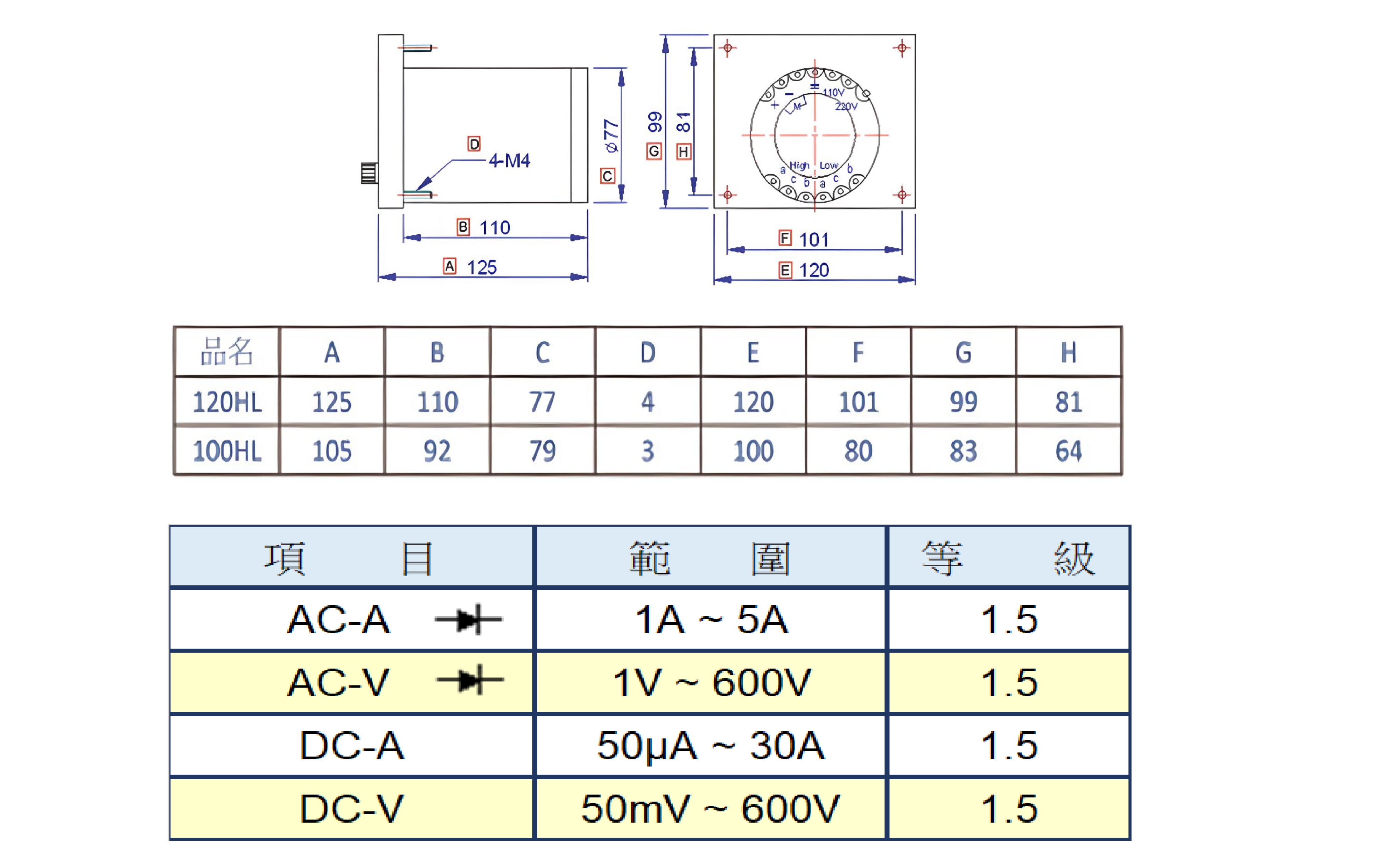

CH-120HL 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | CH-120HL（包含 CH-100H / CH-100HL / CH-120H 系列） |
| 品牌與系列 | WAKO Amp Meter 指針式警報電表系列 |
| 警報控制模式 | 上/下限雙警報 (HL) / 上限單警報 (H) |
| 準確度等級 (Class) | Class 1.5 級 |
| 交流 (AC) 測量範圍 | 電流 (AC-A)：1A ～ 5A / 電壓 (AC-V)：1V ～ 600V |
| 直流 (DC) 測量範圍 | 電流 (DC-A)：50μA ～ 30A / 電壓 (DC-V)：50mV ～ 600V |
| 其他物理量測支援 | 頻率 (Hz) 及 馬達轉速 (RPM) 訊號輸入 |
| 顯示與外型 | 類比指針式（Analog Pointer）/ 標準嵌入式面板安裝 |
產業應用場景
- 1. 工業設備運轉與過載/欠壓監控：嵌入安裝於控制箱面板，靈活設定負載上限（H）與下限（L）警報，防止馬達空轉、欠壓或過載燒毀。
- 2. 馬達與機械轉速 (RPM) 預警：作為產線自動化機械運轉轉速與系統頻率之即時顯示端，並在轉速異常超標或不足時即時觸發警報跳脫。
- 3. 電力系統測試與商業能耗管理：廣泛應用於發電機組、高低壓配電盤及綠能監控系統，執行高精確度的雙向電力安全防護。
CH-120HL 上/下警報電表常見採購與技術問題 (FAQ)
Q1: WAKO 系列中的 CH-120H 與 CH-120HL 警報功能有何主要差異？
CH-120H 為「單上限警報（High Alarm）」型號，當測量數值超過預設上限值時即觸發接點；而 CH-120HL 則具備「上限與下限雙向警報（High/Low Alarm）」功能，可同步監控數值是否過高（過載）或過低（欠壓、斷線或馬達空轉），提供更全面的安全防護。
Q2: CH-120HL 的警報觸發接點是如何動作的？可以接蜂鳴器或跳脫繼電器嗎？

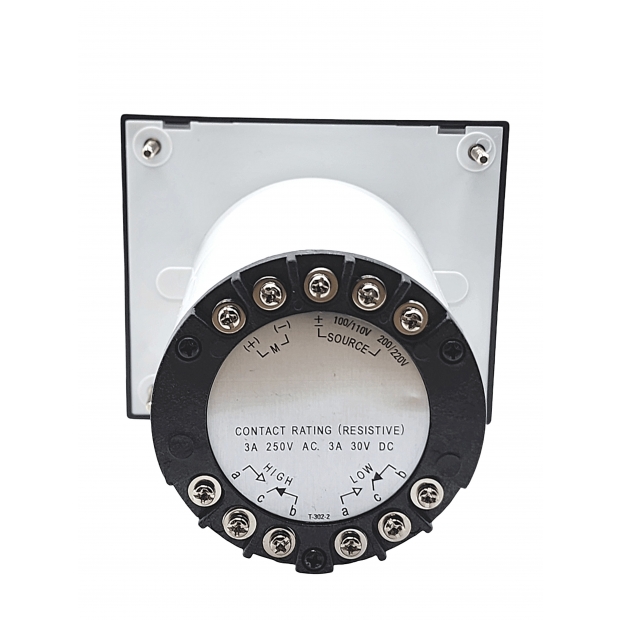

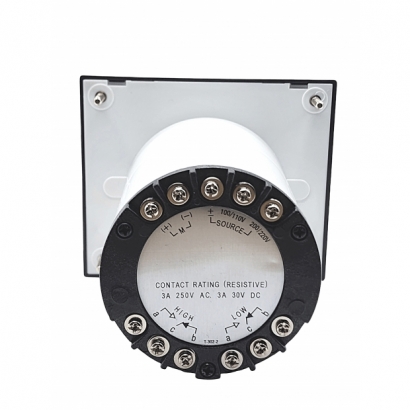

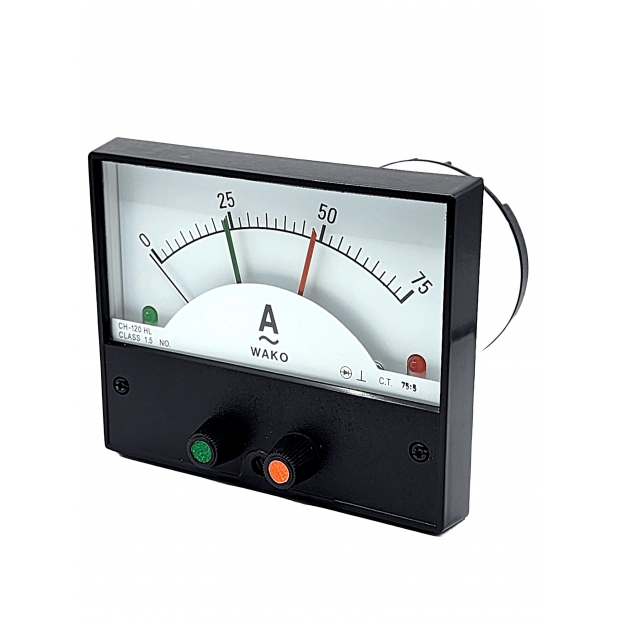

可以。CH-120HL 面板上設有可手動設定的紅藍警報指針，當實際指針偏轉觸發上限或下限設定點時，內部光電或感應開關會轉換繼電器接點（Relay Contacts）。此接點訊號可直接連接現場的警報蜂鳴器、警示燈，或是送入 PLC 與跳脫迴路執行緊急停機。
Q3: 此電表如何應用於馬達轉速 (RPM) 與頻率 (Hz) 的雙向警報預警？
只需選配對應發電機發訊器或轉速感測器訊號（如 0-10V、4-20mA 或 AC 頻率輸入）的 CH-120HL 表頭，即可將機械轉速換算為 RPM 顯示。現場工程師可設定轉速下限（防止皮帶斷裂或卡死）與轉速上限（防止超速危險），達到即時自動化預警。
Q4: 在強電磁干擾環境下，選擇指針式 WAKO CH-120HL 控制電表有何優勢？
指針式電表採用純物理磁電/電磁機構，相較於數位電表，具備極高的抗高頻電磁干擾（EMI/RFI）與抗突波能力。在變頻器、高壓開關櫃或強磁場運轉環境下，指針式控制電表不會發生螢幕亂碼或程式當機，運行極為穩定可靠。
