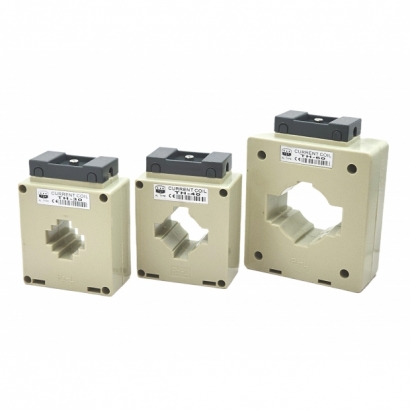

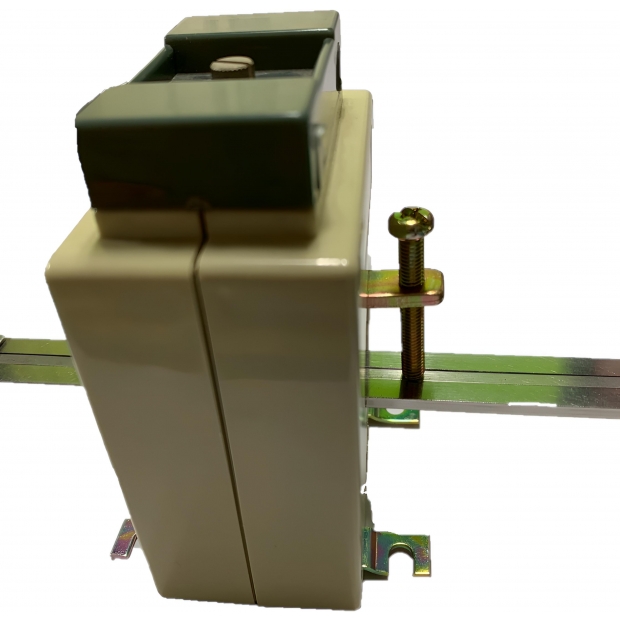

歐式比流器 / 方形比流器（AL30、AL40、AL60 系列｜DIN 軌模組化 CT）
歐式方形比流器（AL30、AL40、AL60 系列）採用標準歐式方形外觀與高強度阻燃絕緣外殼，專為現代工業控制盤與智慧配電系統打造。本系列支援 DIN 導軌、螺絲鎖固及嵌入式等多種模組化安裝方式，具備 Class 0.5～3.0 多種精度等級選擇。提供二次側 5A / 1A 標準電流及 mA / 0.333V 微訊號等多樣化輸出，可靈活搭配傳統電錶、PLC 模組或 IoT 能源管理系統（EMS），並支援孔徑與變比客製化需求。
核心產品優勢與技術特點
- 標準歐式方形設計與模組化安裝：支援 DIN 導軌卡扣、盤面螺絲固定或嵌入式安裝，能快速整合於各型歐式配電箱、控制櫃與標準導軌軌道。
- 多樣化二次側輸出（IoT / EMS 無縫對接）：
• 傳統標準輸出：5A / 1A（對接傳統盤面電錶與保護繼電器）。

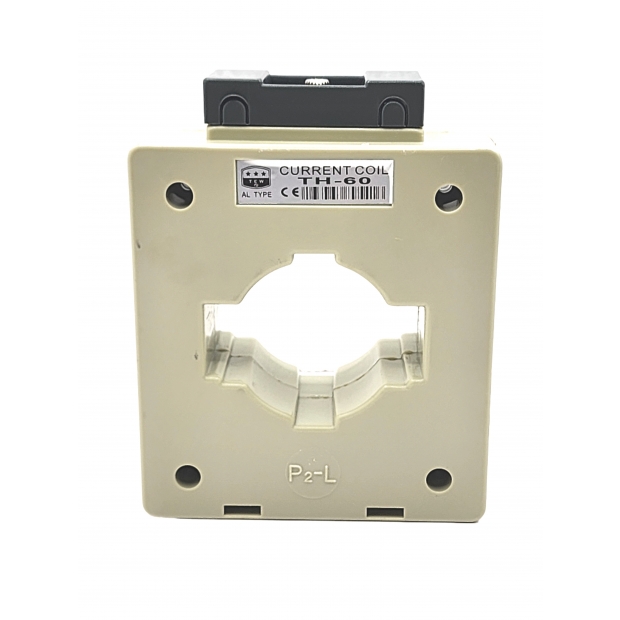

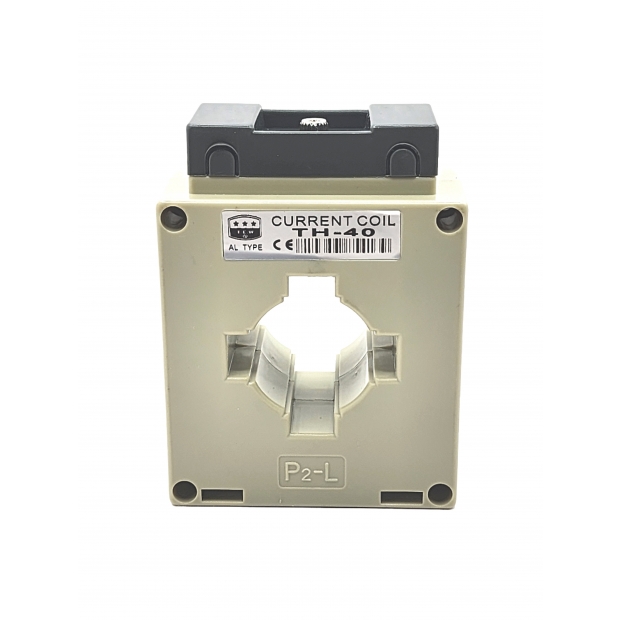

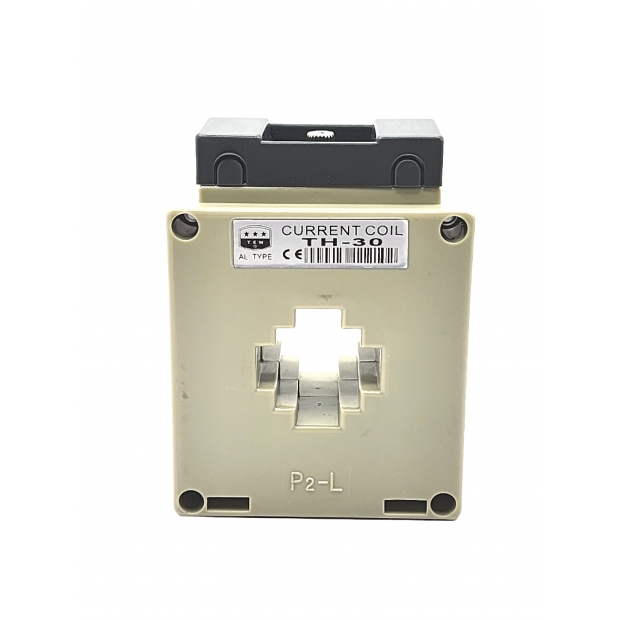

• 微訊號/感測器輸出：mA 電流訊號與 0.333V 低電壓壓降訊號（可直接對接數位控制器、PLC 及 IoT 能源數據採集器）。 - 多元內徑尺寸（Φ 30mm ～ Φ 100mm）：涵蓋 AL30（Φ 30mm）、AL40（Φ 40mm）、AL60（Φ 60mm）等系列，精準對應不同截面積之電纜與銅排。
- Class 0.5 高精度等級：提供 Class 0.5、Class 1.0 與 Class 3.0 等精度等級，滿足高精度電力計量、監控與過載保護等不同目的。
- 高規阻燃與全密封防護：外殼採用高強度阻燃工程塑膠，具備優異的防塵、防潮與耐高低溫特性，確保工業現場長期高安全性。
- 彈性客製化能力：支援電流比（一次/二次電流）與額定負載（Burden / VA 數）客製化，滿足特殊設備需求。

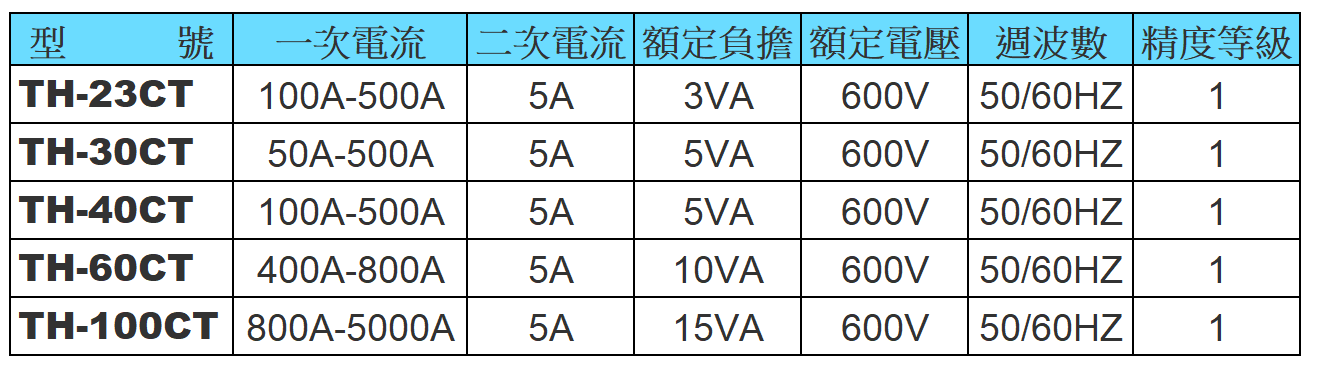

AL 系列規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | AL30 系列 / AL40 系列 / AL60 系列 / 歐式方形比流器 |
| 結構與外型 | 歐式方形設計（Square-type CT） |
| 安裝方式 | DIN 導軌卡扣安裝 / 盤面螺絲固定 / 嵌入式安裝 |
| 準確度等級 (Class) | Class 0.5 / Class 1.0 / Class 3.0 |
| 二次側輸出規格 | 5A / 1A（標準型）/ mA / 0.333V（IoT / PLC 專用微訊號） |

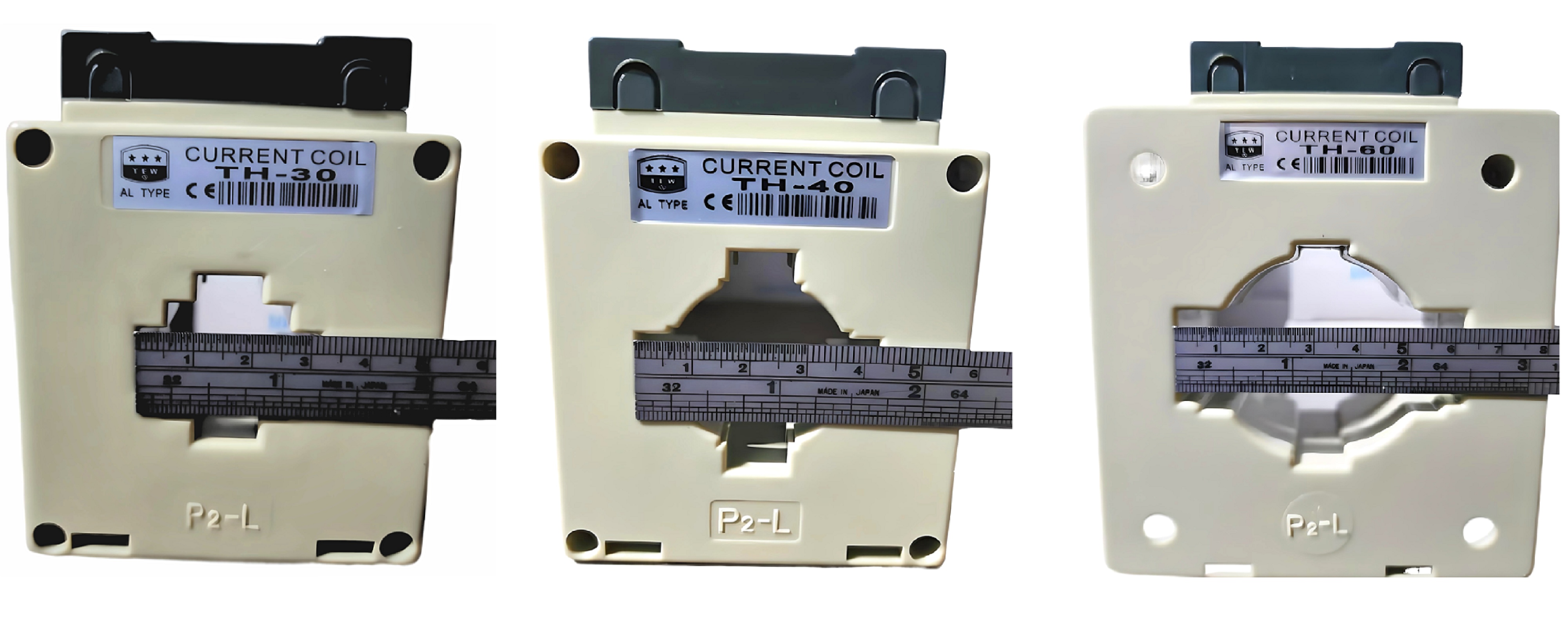

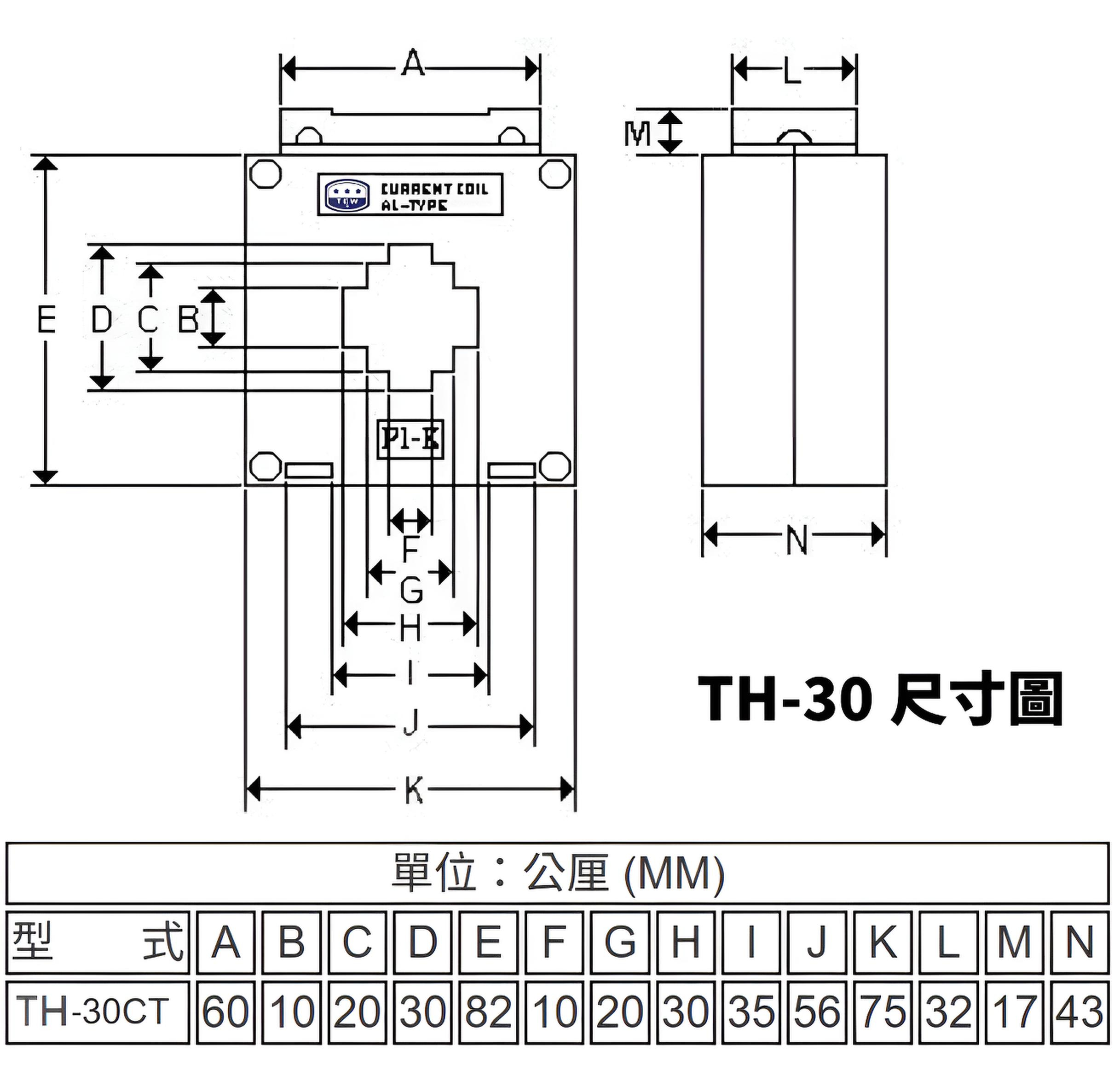

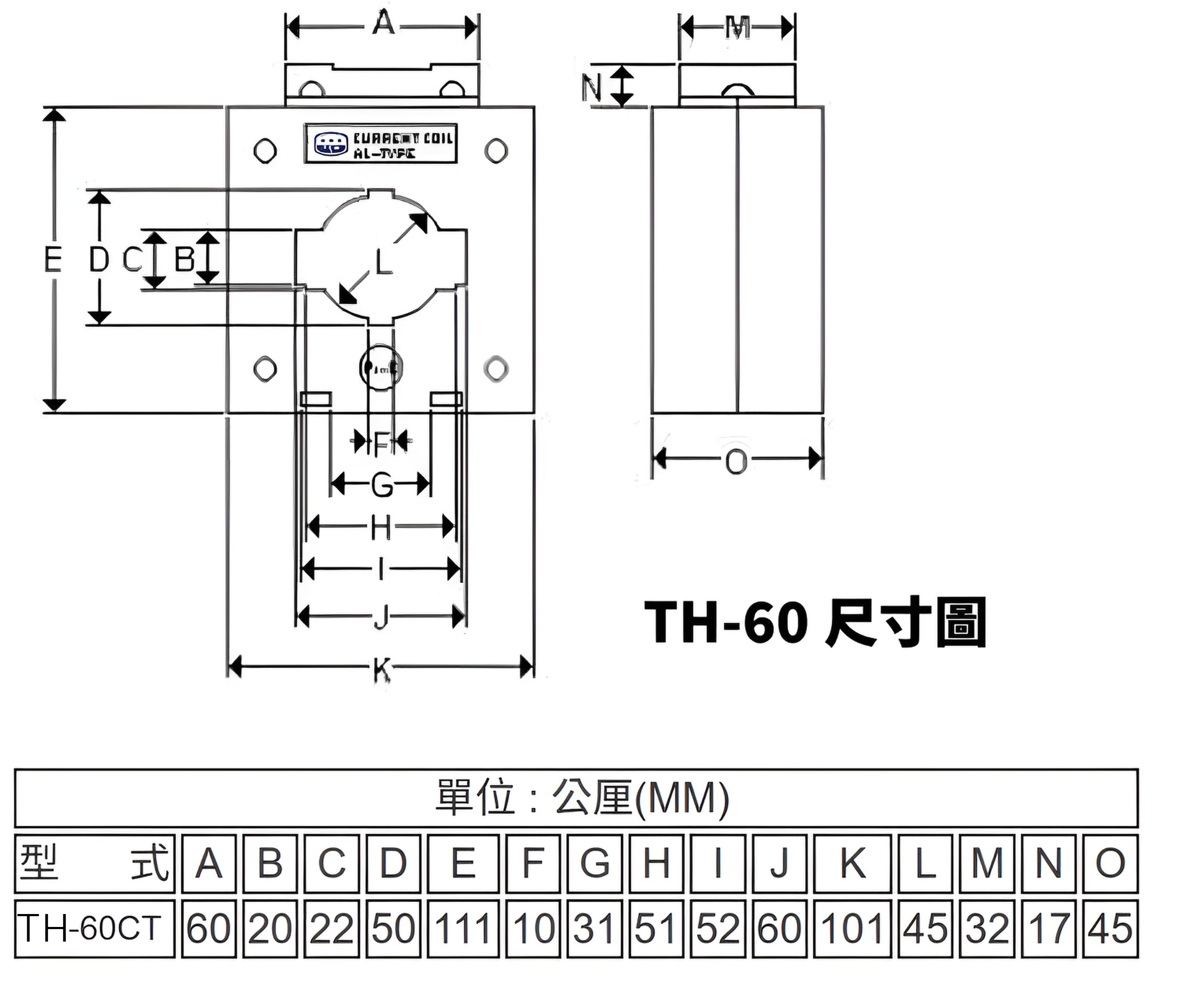

| 貫穿孔徑尺寸 (內徑) | Φ 30mm / Φ 40mm / Φ 60mm / Φ 100mm 等規格 |
| 外殼材質與防護 | 全密封高強度阻燃塑膠 / 防塵防潮 / 耐高低溫 |
| 客製化服務 | 支援特殊一次/二次電流比及額定負載（Burden / VA 數）訂製 |
產業應用場景
- 1. 智慧樓宇與 IoT 能源管理系統 (EMS)：運用 0.333V 低電壓或 mA 微訊號輸出，直接連接 PLC 類比輸入模組或數據採集器，即時監控並回傳廠房與商辦能耗數據。
- 2. 歐式控制箱與 DIN 導軌配電盤：卡扣於標準 35mm DIN 軌上，簡化控制盤面內部配線，提高盤內組裝效率與空間利用率。
- 3. 高精度電力計量與負載監控：選用 Class 0.5 高精度等級，作為高階工業設備或關鍵迴路之精確電力量測與過載保護。
AL 系列歐式比流器常見採購與技術問題 (FAQ)
Q1: 為什麼 IoT 能源管理系統（EMS）偏好使用 0.333V 壓降輸出的 AL 系列比流器？
傳統 5A 電流輸出的二次側若意外開路會產生高壓危險，且無法直接進入低電壓的微控制器或 PLC。0.333V 為國際標準低電壓感測訊號，具備安全無高壓開路風險、功耗極低，且可直接對接 IoT 數據採集器與 PLC A/D 模組，大幅簡化系統整合成本。

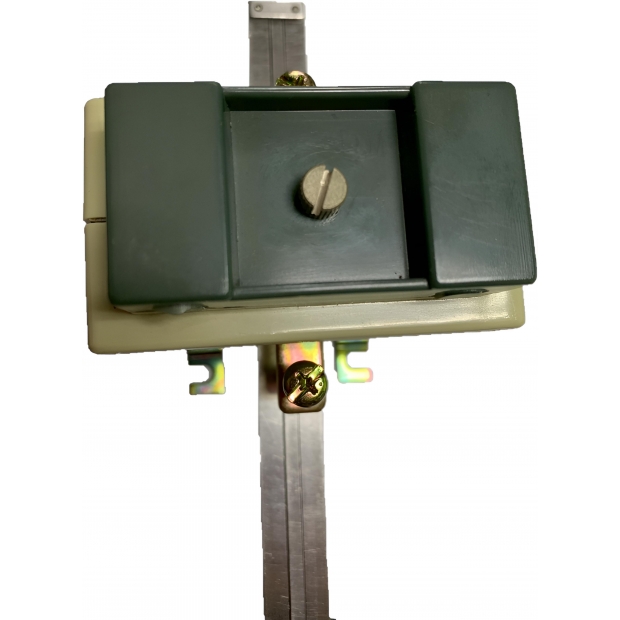

Q2: AL 系列支援 DIN 導軌（DIN Rail）安裝，在配電盤施工上有何優勢？
DIN 軌安裝卡扣設計允許工程人員無需在配電盤面板上鑽孔，即可直接扣入標準 35mm 導軌上，安裝與維護替換非常迅速。對於空間緊湊的歐式控制箱或系統模組化組裝，能顯著提升施工效率並節省內部空間。
Q3: 如何在 Class 0.5、Class 1.0 與 Class 3.0 精度等級中做出正確選擇？
若應用於商業電費計費、精密電力分析與高階 EMS 數據統計，建議選擇 Class 0.5 級；若為一般工廠控制盤運轉監控，Class 1.0 即可提供足夠準確性；若僅用於粗略過載保護或馬達指示，Class 3.0 則是具備高度成本效益的選擇。
Q4: AL 系列是否能針對特定二次側額定容量（Burden / VA 數）進行訂製？
可以。大興計器提供完全客製化的鐵芯與線圈纏繞服務，可根據現場二次側連線長度與連接儀表之阻抗，訂製如 1.5VA、2.5VA、5VA 到 10VA 等不同的額定容量，確保在長距離傳輸下精度不失真。
需要 AL 系列歐式比流器規格選型或批發採購詢價？
大興計器具備超過 40 年專業比流器製造經驗，提供多規格、高精度且支援 IoT 微訊號輸出之歐式 CT 專案解決方案。
