電表產品的主要應用

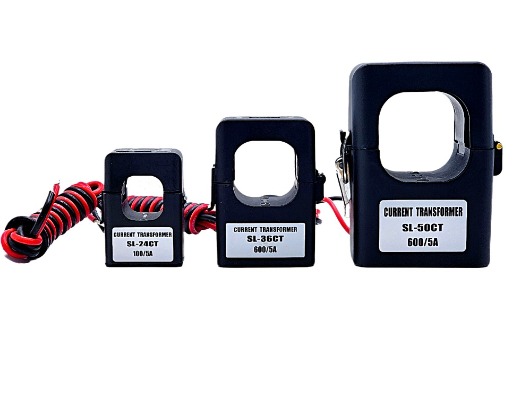

  • SL系列卡扣式比流器推薦｜快速安裝、高精度電流轉換首選

    SL系列卡扣式比流器推薦｜快速安裝、高精度電流轉換首選
    SL系列比流器（SL-24、SL-36、SL-50）採用卡扣式設計，免拆線安裝，適用於配電盤、馬達監控與電力保護系統。
    型號規格總覽
    型號 一次電流範圍 二次電流 額定負載 準確度等級 絕緣電壓 頻率範圍
    SL-24CT 100A～300A 5A 1～2.5VA Class 1～2 600V 50/60Hz
    SL-36CT 100A～600A 5A 2～12.5VA Class 1～2 600V 50/60Hz
    SL-50CT 400A～1000A 5A 5～15VA Class 1 600V 50/60Hz

    常見問答（FAQ）
    Q: SL系列比流器適合哪些應用？
    A:     適用於配電盤、馬達控制、電力監控與保護電驛系統，特別適合空間受限或需快速安裝的場域。
    Q: 如何選擇 SL-24、SL-36 或 SL-50？
    A:     根據一次電流範圍與負載需求選型，例如 SL-24 適合 100A～300A，SL-50 則適用高達 1000A 的系統。

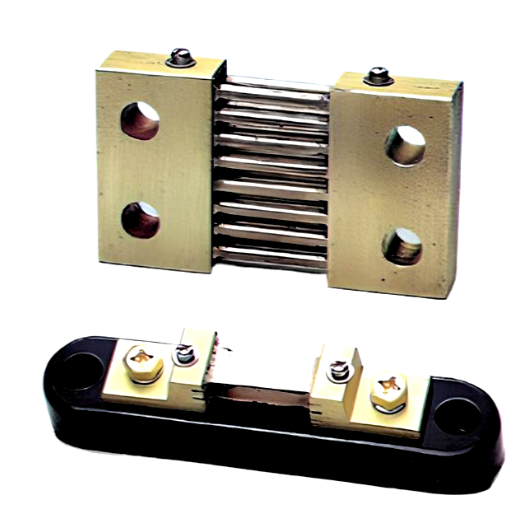

  • 何謂分流器





    分流器的主要用途是提供低阻抗路徑，讓電流分流至特定電路，避免過載或測量電流。以下是幾個常見的應用：

    • 電流測量：透過分流電阻，根據歐姆定律測量電流大小。
    • 過載保護：在電池充電器或電源設備中，分流器可防止過電流損壞設備。
    • 高頻噪聲過濾：某些分流器搭配電容，可重定向高頻噪聲，提升電路穩定性。
    • 電力系統應用：在直流電路中，分流器可作為負導體，確保電流流向正確。





  • 何謂比流器



    何謂比流器（Current Transformer, CT）？

    比流器是一種電流感測器，主要用於將高電流轉換為低電流，以便安全地進行量測與監控。它是電力系統中不可或缺的元件，常見於電錶計量、保護電驛、工業控制等應用。

    比流器的功能與原理

    • 將一次側高電流（如 600A）轉換為二次側標準電流（如 5A 或 1A）
    • 透過比例轉換，讓電錶或監控設備能準確量測電流
    • 提供電力系統保護資訊，協助斷路器或保護裝置判斷異常狀況

    常見比流器類型

    類型 應用範圍 特點
    低壓比流器   常見於配電盤、電錶箱
    中壓比流器 3.6kV～24kV 用於工廠、變電站
    高壓比流器 >36kV 適用於電力公司與大型設施
    保護用比流器 保護電驛 高飽和電壓、快速反應
    計量用比流器 電費計算 高精度、低誤差
    Read More

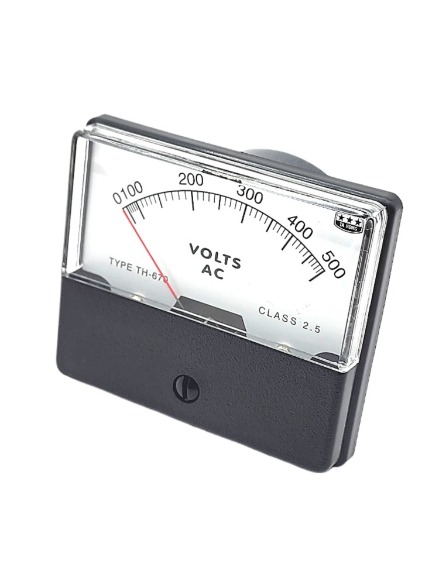

  • 電壓與伏特指針表的應用與常見問題

    1. 為什麼指針不動或測量數值不準確？

    # 可能原因：

    • 測試線接觸不良 → 確保測試線與測試點接觸良好。
    • 選擇錯誤量程 → 選擇適當的測試範圍，避免超出量程。
    • 表內機械損壞 → 指針機構可能受損，需要維修。

    2. 如何正確選擇量程範圍？

    # 建議步驟：

    • 先用最高量程測試電壓，以確保不超過表的最大額定值。
    • 逐步降低量程，直到指針移動到適當範圍內。
    • 確保電壓不超出電表的最大安全額定值。

    3. 為什麼測量交流電壓時指針晃動？

    # 可能原因：

    • 交流電壓波動較大時，指針可能會輕微震動。
    • 使用低品質的測試線可能導致電壓干擾。
    • 若測試環境有強電磁干擾，指針可能受影響。

    4. 指針表與數位表哪種較適合？

    # 指針表優勢：  可直觀呈現電壓變化，適合動態變化監測。  操作簡單，適合基本電壓測試。

    # 數位表優勢：  提供高精度數值顯示，適合需要精確測量的應用。  通常具備自動量程與數據保持功能。

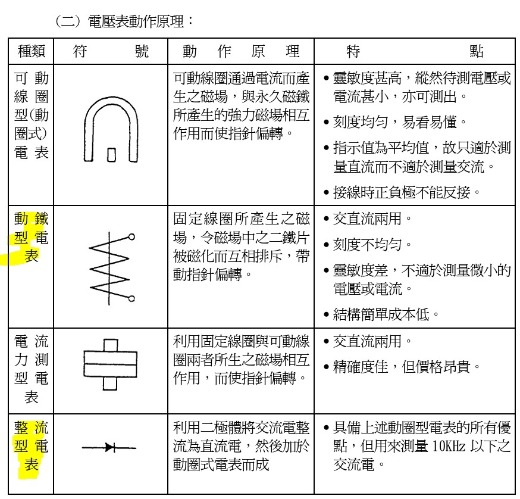

  • 電壓表的動作原理



    1. 指針式電壓表（模擬式）

    • 特點： 透過指針偏轉來顯示電壓值，通常使用磁電式機構。
    • 優點： 直觀顯示變化，適合監測動態電壓變化。
    • 缺點： 讀數精度受限，可能存在視差問題。

    2. 數字電壓表

    • 特點： 以數字顯示電壓值，通常採用液晶或LED顯示。
    • 優點： 讀數精確，無視差問題，適合精密測量。
    • 缺點： 無法直觀顯示電壓變化趨勢。

    3. 靜電電壓表

    • 特點： 利用靜電力測量高電壓，適用於高壓環境。
    • 優點： 可測量極高電壓，適用於特殊應用。
    • 缺點： 結構較複雜，成本較高。

    4. 交流電壓表

    • 特點： 專門用於測量交流電壓，通常採用整流技術。
    • 優點： 可測量不同頻率的交流電壓。
    • 缺點： 可能需要額外的校正以提高準確度。

    5. 直流電壓表

    • 特點： 用於測量直流電壓，通常基於磁電式機構。
    • 優點： 讀數穩定，適合測量電池或直流電源。
    • 缺點： 無法測量交流電壓。

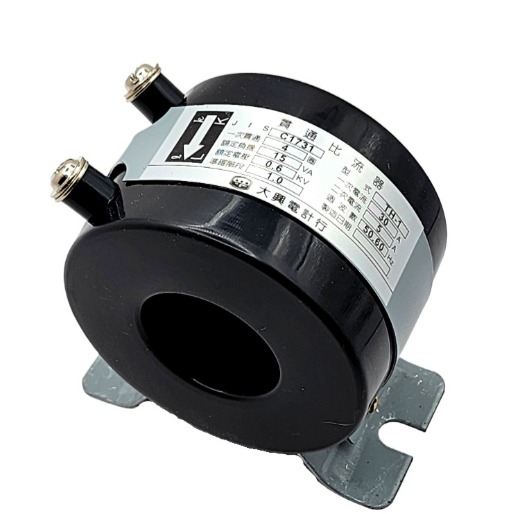

  • 貫通式比流器與一般比流器的差異





    貫通式比流器是一種特殊設計的比流器，其一次側導線直接穿過比流器的中心，而不需要額外的端子連接。這種設計使得安裝更為簡便，並減少了接觸電阻和功率損耗。

    貫通式比流器與一般比流器的差異

    比較項目 貫通式比流器 一般比流器
    安裝方式         直接穿過比流器中心         需要端子連接
    接觸電阻         低         可能較高
    功率損耗         較低         可能較高
    適用環境         適合高電流測量         適合一般電流測量
    精度         高         依型號而定

    貫通式比流器通常用於高電流測量，並且在某些應用中能提供更穩定的測量結果。





  • EGO溫度控制開關與能量開關的原理與應用

    EGO溫度控制開關

    EGO溫度控制開關是一種精確的溫度調節裝置，廣泛應用於 電熱設備、烘烤設備及各種加熱用具。其工作原理基於 熱膨脹效應，透過溫控元件、觸點及電 路組成：

    • 工作原理： 當溫度升高時，溫控元件中的高溫敏感材料膨脹，使得觸點閉合，電路通電，設備開始加熱。當達到設定溫度時，觸點斷開，電路斷電，停止加熱，直到溫度下降後觸點再次閉合。
    • 應用領域：
    • 家電設備：如 烤箱、電熱水器、咖啡機 等，確保精準溫控。
    • 工業加熱設備：如 模具溫度控制器、焊錫爐，提供穩定的溫度調節。
    • 食品加工：如 蒸包子機、電烤箱，確保食物在適當溫度下烹調。

         EGO溫度控制開關與能量開關在 家電、工業及食品加工 領域發揮重要作  用，透過精準的溫度與能量調節，提升設備效能並確保安全性。



    EGO能量開關

    EGO能量開關（能量調節器）主要用於 控制加熱元件的功率輸出，透過調節電流的開關時間來改變加熱強度，適用於 電磁爐、烹飪設備及其他加熱系統。

    • 工作原理： 能量開關透過 雙金屬片與快動機械裝置 控制電流通斷。當加熱元件接通時，雙金屬片受熱變形，觸點開閉，調節加熱功率。旋鈕調整時，雙金屬片與調節器觸點的距離改變，影響電路接通時間，從而調整加熱強度。
    • 應用領域：
    • 廚房設備：如 電磁爐、烤箱、煎鍋，提供精確的加熱控制。
    • 工業加熱系統：如 塑料加工、金屬熔煉，確保穩定的能量輸出。
    • 環境溫控設備：如 暖氣系統、恆溫器，提升能源效率。



  • 卡扣式比流器的原理與應用



    卡扣式比流器（Clamp-on Current Transformer, Clamp-on CT）是一種可開合、方便安裝的電流感測設備，廣泛應用於配電監控、電能管理與暫時性測量。它的主要優勢是不需要中斷電源或拆除電纜即可完成安裝。

    應用領域

    • 電力監控：用於監測電流變化，確保電力系統穩定運行。
    • 能耗管理：企業可透過比流器監測設備耗電量，優化能源使用。
    • 電流測量：適用於電力設備、變壓器、電機等，提供精確的電流數據。
    • 繼電器保護：用於電力系統的保護裝置，確保設備安全運行。



  • 高壓電感知器的應用與原理



    高壓電感知器是一種用於 偵測高壓電場 的設備，主要應用於 電力系統安全監測、設備故障預防、工業電力管理 等領域。它的工作原理通常基於 電場感應、壓電效應或光學感測技術。

    高壓電感知器的工作原理

    1. 電場感應技術：
      • 透過感測器內部的電場偵測元件，測量周圍電場強度。
      • 當高壓電流流過導線時，會產生電場，感知器可偵測其變化並發出警示。
    2. 壓電效應技術：
      • 利用壓電材料在高壓環境下產生電荷變化，轉換為可測量的電信號。
      • 這種技術常用於高壓設備的故障監測。
    3. 光學感測技術：
    • 透過光纖或雷射技術偵測高壓電場變化，適用於高壓輸電系統。
    • 具有高精度、抗干擾能力強的特點。

    高壓電感知器的應用

    • 電力系統安全監測：用於偵測高壓電纜、變壓器等設備的電場變化，確保電力系統穩定運行。
    • 設備故障預防：監測高壓設備的異常電場變化，提前預警可能的故障。
    • 工業電力管理：在工業生產中監測高壓電設備的運行狀態，提高能源使用效率。
    • 醫療設備：某些醫療設備（如 X 光機）需要高壓電感知器來確保安全運行。



  • 電表的「精度2.5」或「精度1.5」的意思?



    電表的「精度2.5」或「精度1.5」是指這個電表的誤差等級，它告訴你這個電表的量測準確程度。這個數字越小，表示電表越準確。

    怎麼理解這個數字？

    這個數字其實代表的是 最大指示值的百分之幾誤差：

    • 精度等級 = 最大允許誤差 ÷ 滿刻度值 × 100%

    比喻理解：

    你可以把電表當成一把尺，
    精度2.5的尺，可能每100公分會誤差2.5公分，
    而精度1.5的尺，每100公分只誤差1.5公分，當然就更準。

    舉個例子來說：

    假設你有一個滿刻度是 100V 的電壓表：

    • 精度2.5級：誤差可能是 ±2.5% × 100V = ±2.5V
      所以即使你看到指針指在 80V，實際上可能是 77.5V 到 82.5V。

    • 精度1.5級：誤差是 ±1.5% × 100V = ±1.5V
      同樣的80V，實際可能是 78.5V 到 81.5V。

    重點整理：

    精度等級 表示誤差 精度高低
    2.5 ±2.5%滿刻度 普通
    1.5 ±1.5%滿刻度 較準確

    額外提醒：

    • 這個誤差是相對「滿刻度」來算，不是相對目前顯示的數值。

    • 所以你在量比較小的電壓或電流時，誤差會相對變大，要注意這點。

    • 一般實驗室或精密設備會選用精度1.0或更小的電表。
