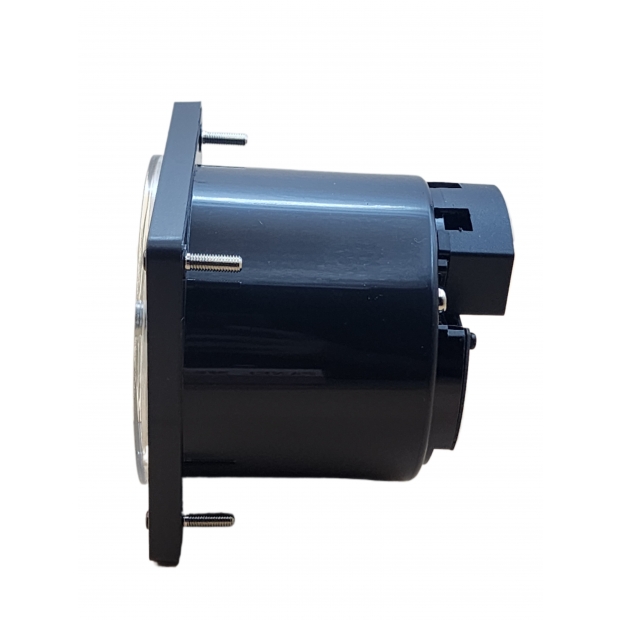

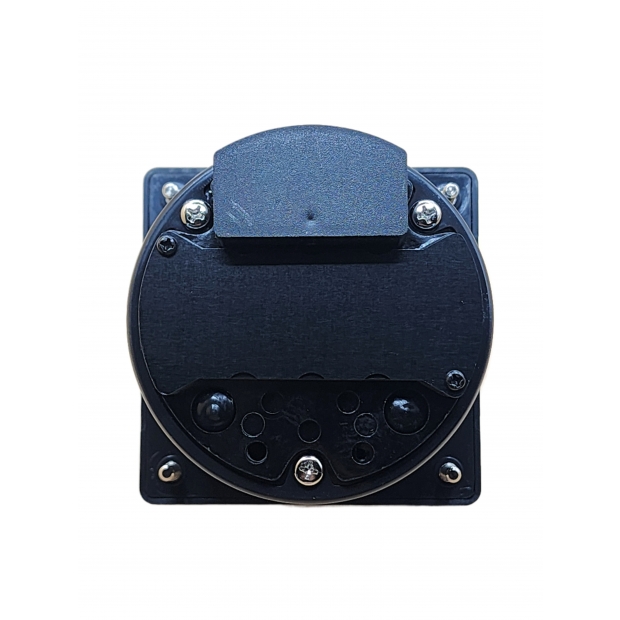

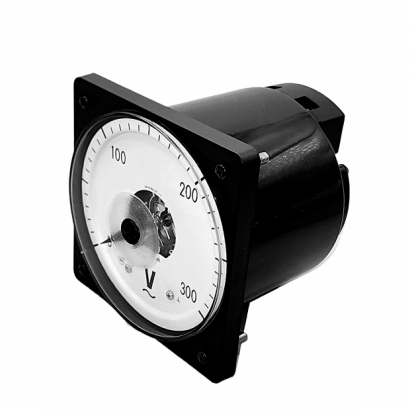

LS110 上限控制電表（類比控制盤電表 / 指針式電流電壓表）
LS110 上限控制電表是專為工業設備監控、電力系統測試及商業能源管理設計的精密指針式儀表。具備 Class 1.5 準確度等級與多樣化 AC/DC 電流、電壓量測範圍，能提供即時且可靠的負載與上限控制警示。本產品採用高規電膠木底座與抗靜電 PC/ABS 複合外殼，可靈活搭配 50mV～150mV 外附分流器，具備優異的抗干擾能力與寬溫作業適應性，是自動化控制盤與配電箱嵌入安裝的專業首選。
核心產品優勢與技術特點
- Class 1.5 級精準控管：具備 Class 1.5 高精度等級，能精準反應交流/直流電路變化，提供可靠的上限限值監控。
- 工業級抗靜電與耐用外殼：全系列經過嚴格抗靜電處理，採用電膠木高絕緣底座、PC 耐衝擊面蓋與 ABS 防護外框，有效抵禦工業現場電磁與靜電干擾。
- 寬範圍 AC / DC 量測支援：交流量測涵蓋 AC 電流 1A～5A、AC 電壓 1V～600V；直流量測涵蓋 DC 電流 50μA～30A、DC 電壓 50mV～600V。
- 支援外附分流器擴充：直流量測可靈活搭配外附分流器（支援 50mV、60mV、75mV、100mV、150mV 多種標準壓降規格），輕鬆進行大電流量測。
- 可客製化阻尼與過衝反應：指針阻尼時間與過衝（Overshoot）可依設備需求進行調校，標準過衝控制於滿刻度 15% 以內，確保讀數穩定不劇烈晃動。
- 寬溫作業環境適應力：支援 -20°C ～ +50°C 工作溫度，適應極端高低溫廠房與戶外電箱環境。
LS110 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | LS110 系列 |
| 精度等級 (Accuracy Class) | Class 1.5 級 |

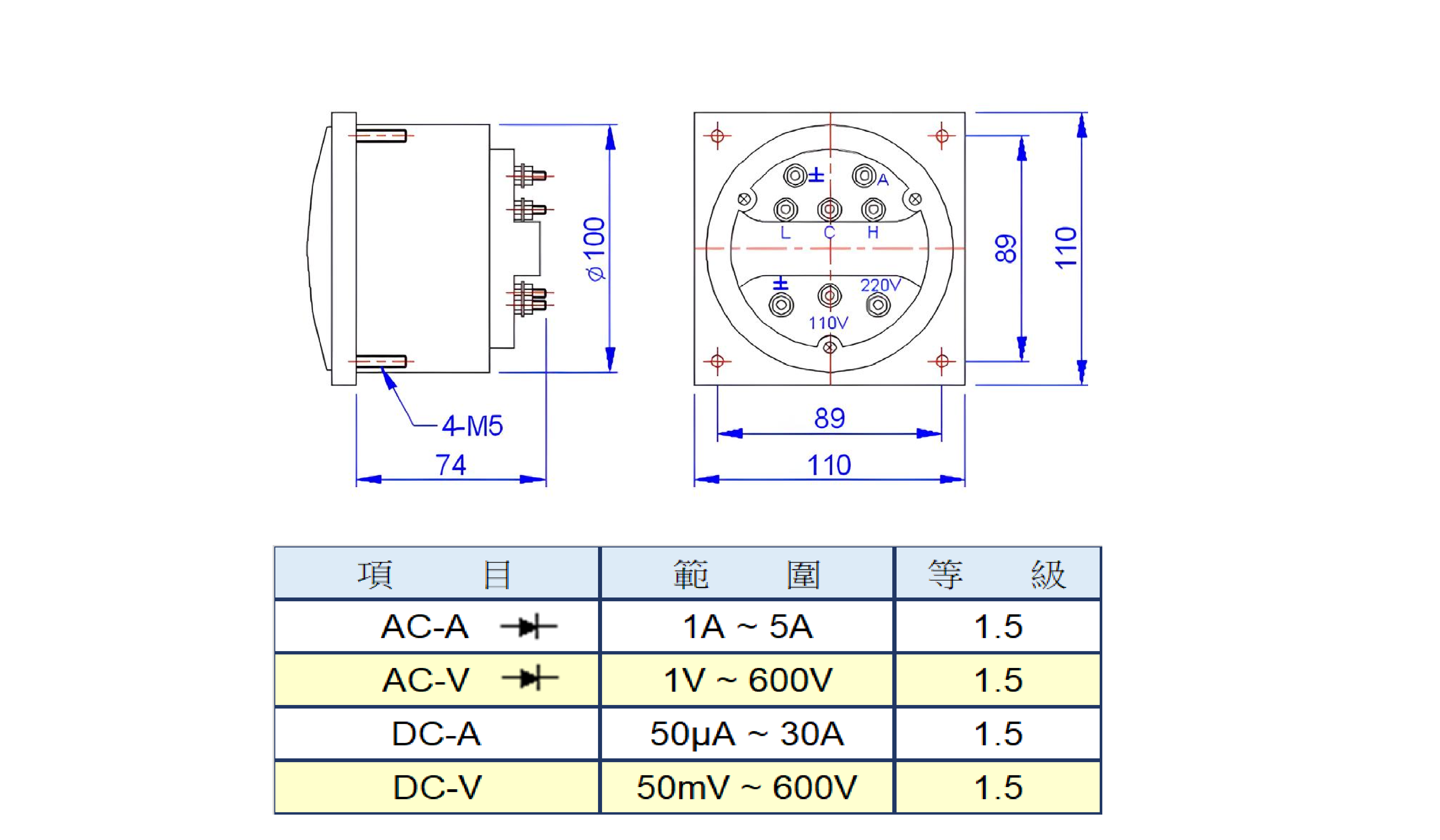

| 外觀與開孔尺寸 | 外觀尺寸：110 × 110 mm / 開孔尺寸：Φ 103 mm |
| 交流 (AC) 測量範圍 | 電流：1A ～ 5A / 電壓：1V ～ 600V |
| 直流 (DC) 測量範圍 | 電流：50μA ～ 30A / 電壓：50mV ～ 600V |
| 外附分流器壓降規格 | 支援 50mV / 60mV / 75mV / 100mV / 150mV |
| 外殼防護與材料 | 底座：電膠木高絕緣材質 / 面蓋：PC 耐衝擊材質 / 外框：黑色 ABS |
| 環境與防護處理 | 全機抗靜電處理 / 工作溫度：-20°C ～ +50°C |
| 指針與阻尼反應 | 黑色精密指針 / 過衝小於滿刻度 15%（阻尼可依專案客製） |
產業應用場景
- 1. 工業控制盤與馬達設備監控：嵌入安裝於 110 × 110 mm 控制面板，作為設備運轉電流與電壓之上限安全監控與過載預警。
- 2. 高壓變電與電力系統測試：搭配 75mV 等標準分流器，廣泛應用於廠房配電系統與變電設施之直流大電流安全診斷。
- 3. 商業與智慧能源管理系統：監控綠能、太陽能儲能系統或商辦大樓迴路之負載狀態，防止電路過載與設備損壞。
LS110 上限控制電表常見採購與技術問題 (FAQ)
Q1: LS110 規格標示的 Class 1.5 精度等級在工業應用中代表什麼意義？
Class 1.5 代表該電表在滿刻度（Full Scale）狀態下的最大允許誤差為 ±1.5%。對於工業配電盤、馬達負載監控與上限控制預警而言，Class 1.5 能提供高度可靠且精準的量測數據，兼具優異的穩定性與成本效益。
Q2: 量測直流大電流時，LS110 如何搭配外附分流器（Shunt）？
當直流電流超過 30A 時，可選配毫伏特輸入規格（如 DC 75mV）的 LS110 表頭，並在主迴路上串聯對應額定電流的外附分流器。LS110 支援 50mV、60mV、75mV、100mV 及 150mV 多種標準壓降，可依據現場分流器規格進行搭配。
Q3: 為何 LS110 電表強調全機抗靜電處理與電膠木底座？
工業現場常有高壓靜電與電磁干擾，靜電吸附可能導致指針偏轉受阻或讀數漂移。LS110 全機經抗靜電塗層處理，搭配具備極佳高溫絕緣性與機械強度的電膠木底座，能確保在惡劣環境下長期運作不失真。
Q4: LS110 控制電表是否支援客製化面盤刻度或阻尼調校？
支援。大興計器提供完全客製化的面板刻度印刷（包含紅線上限警示標記、公司 Logo、特殊單位），並可根據設備運轉的震動特性調校指針阻尼與過衝反應，滿足 OEM/ODM 客製化需求。
需要 LS110 上限控制電表規格訂製或量產採購報價？
大興計器具備超過 40 年專業量測儀表製造經驗，提供高精度、高絕緣之控制盤電表與客製化面板解決方案。
