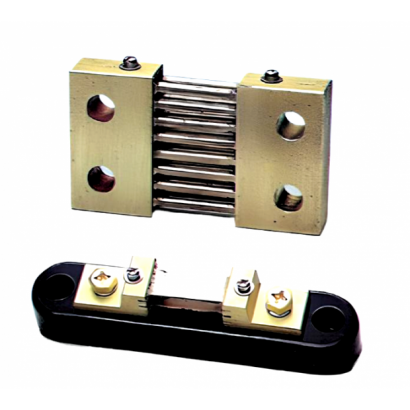

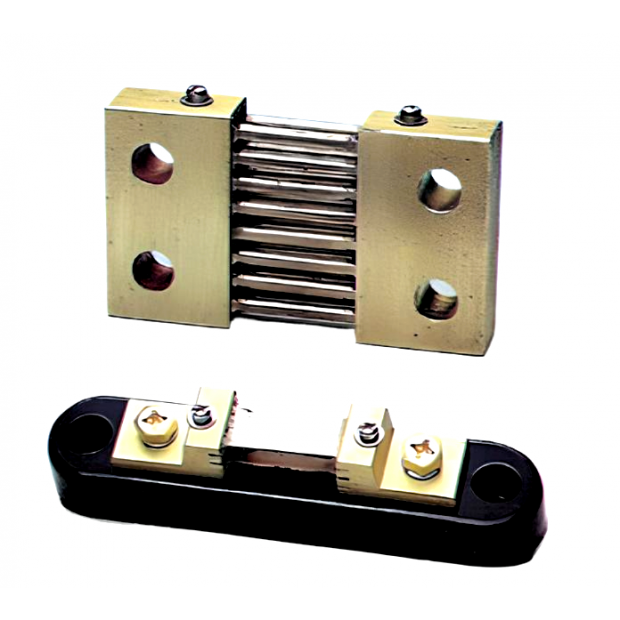

工控專用直流電流分流器（DC Shunt｜台灣製造全銅高精度分流器）
工控專用直流電流分流器是一種精密低阻抗電阻元件，專為高電流環境下的電流量測與過載保護所設計。本產品為正宗台灣在地製造，堅持採用全銅本體、扎實雙層銅板與全銅螺絲配置，導電率極佳且有效降低接觸電阻與滿載溫升。搭配耐高溫阻燃電木絕緣底座，透過精準電壓降（如 75mV）換算直流電流值，能抵抗長時間大電流考驗不飄移，是電池管理系統 (BMS)、電動車能量管理、馬達驅動器與工業自動化監控的最佳高精度選擇。
核心產品優勢與技術特點
- 台灣製造・全銅頂級材質：拒絕市售平價鐵件或銅包鋁偷工減料，全機採用高純度銅座與雙層銅板結構，確保導電率達到極致。
- 低溫升與高精度抗飄移：扎實銅材大幅降低高電流通過時的接觸電阻與發熱量，長時間滿載運轉依然維持高精度與極低溫敏飄移。
- 全銅螺絲與防鏽蝕配置：固定螺絲與連接端子全數採用全銅材質，拒絕鐵件生鏽氧化，保障工業現場長期導電良好與接線安全。
- 耐高溫電木絕緣底座：基座採用高規電木（Bakelite）材質，具備絕緣性佳、耐高溫與高耐燃特性，確保高壓高熱環境下的操作安全。
- 多樣化壓降與功率客製化：可靈活搭配各種標準電壓降規格（如 75mV、100mV、50mV 等），方便對接傳統直流電壓表、感測模組或 PLC 數據採集卡。

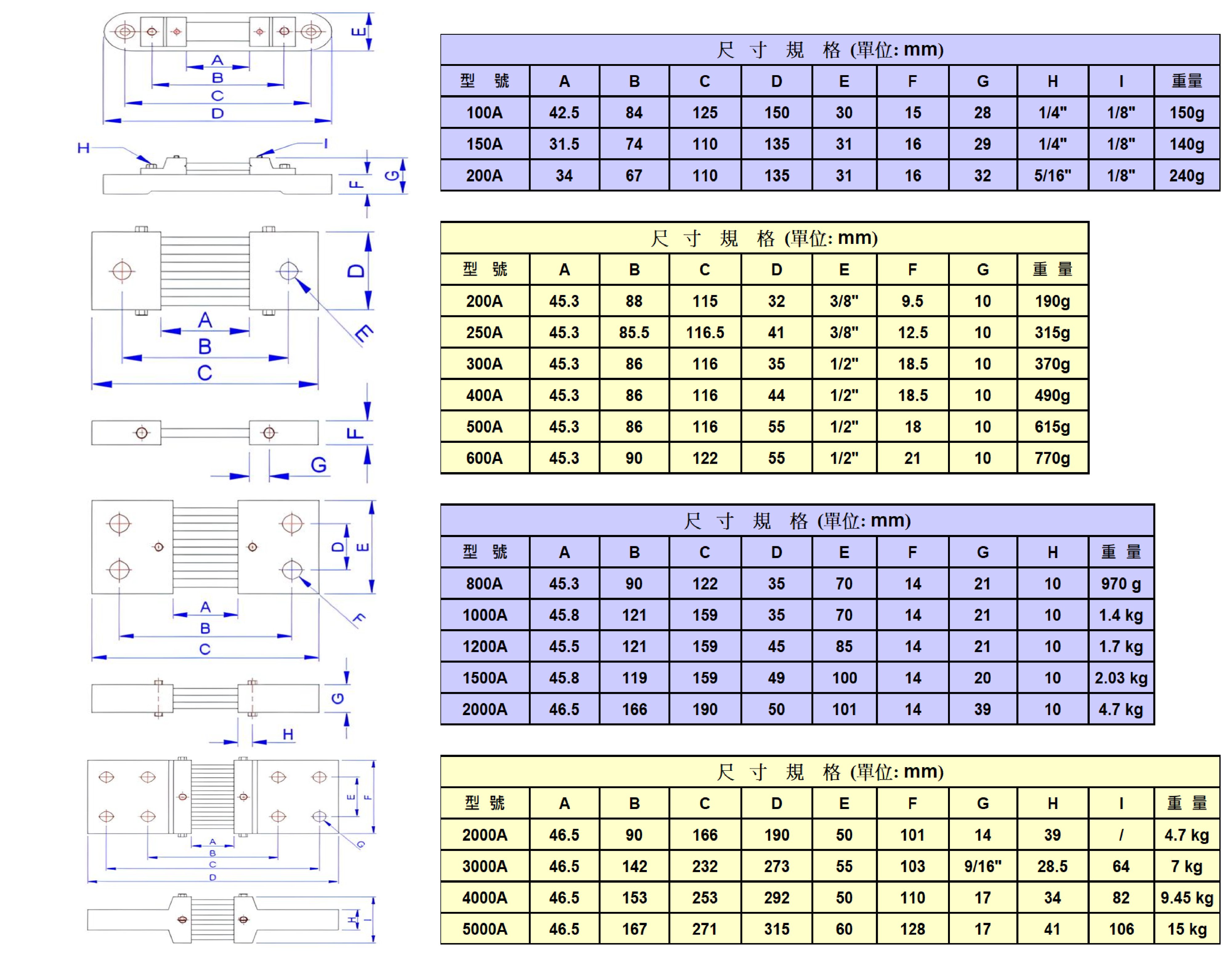

直流電流分流器規格對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | 工業級直流電流分流器系列（DC Current Shunt） |
| 製造產地 | 台灣在地製造 (Made in Taiwan) |
| 本體與端子材質 | 高純度全銅本體、雙層銅板、全銅螺絲（拒絕鐵件與銅包鋁） |
| 底座絕緣材質 | 耐高溫電木底座 (Bakelite)（高絕緣、耐高熱阻燃） |
| 量測機制與規格 | 精密低阻抗電阻（透過標準 50mV / 60mV / 75mV / 100mV 等電壓降精準換算直流電流） |
| 核心性能特點 | 低接觸電阻、極低滿載溫升、抗氧化防鏽蝕、高精度熱穩定度 |
| 搭配介面 | 適用於直流電壓表、感測器模組、PLC 數據卡及 BMS 控制器 |
產業應用場景
- 1. 電池管理系統 (BMS) 與儲能設備：精準量測鋰電池組之充放電電流，提供即時 SOC/SOH 數據計算。
- 2. 電動車 (EV) 與車用電子系統：應用於電動車、高爾夫球車及特種車輛之能量管理與大電流迴路監控。
- 3. 馬達驅動器與工業過載保護：實時偵測馬達啟動與運載時之異常過載電流，即時觸發保護電驛跳脫機制。
- 4. 電力設備與工業自動化監控：整合於直流配電箱、太陽能光電系統及工業控制卡，執行精密電流分析與資料紀錄。
直流電流分流器常見採購與技術問題 (FAQ)
Q1: 為什麼大興計器的分流器強調採用「台灣製造、全銅本體與雙層銅板」？
市面上平價分流器常使用鐵件鍍銅或銅包鋁材質，導電率低且在大電流通過時發熱極其嚴重，導致電阻值受熱飄移。全銅高純度材質配合雙層銅板，能將接觸電阻與滿載溫升降至最低，確保分流器在長期高負載下維持高精度的電壓降輸出。
Q2: 分流器的 75mV 壓降原理是什麼？如何對接 PLC 或數位表頭？
根據歐姆定律（V = I × R），當額定大電流（如 100A）通過已知低阻值的分流器時，採樣小端子間會產生精準的 75mV 直流壓降。PLC 或數位毫伏表讀取此 75mV 訊號後，即可經由比例換算出真實的 100A 電流值，達到大電流擴充量程的效果。
Q3: 為何分流器基座選用「電木 (Bakelite)」材質比普通塑膠更有優勢？
電木（酚醛樹脂）具備極高的機械強度、優異的高壓絕緣性與絕佳的耐熱阻燃能力。在工業配電箱或大電流環境中，電木底座在高熱下不會軟化變形或融化，能有效避免短路事故發生，保障施工與設備安全。
Q4: 工業現場選用直流分流器時，建議的安全降額（Derating）原則為何？
為維護分流器的量測精度並延長使用壽命，長時連續運載（超過 2 小時以上）的電流值建議控制在分流器額定電流的 80% 以內（例如：實際最大連續電流 80A，建議選用 100A/75mV 規格的分流器）。
需要台灣製造全銅直流分流器規格訂製或專案批發報價？
大興計器具備超過 40 年專業量測儀表製造經驗，提供低溫升、高精度且耐高溫之全銅 Shunt 分流器專案解決方案。
