開口式比流器_扣式設計

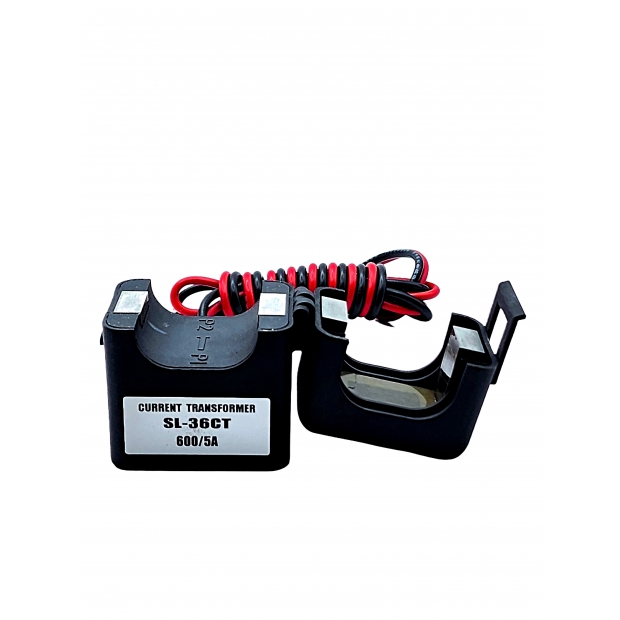

- 開口式設計，免斷電安裝：適用於既有配線，快速夾扣即測
- 多種電流量程選擇：支援 5A～3000A 輸入，滿足不同應用需求
- 高精度輸出：典型精度等級達 0.5%-1%，確保量測準確
- 感應式非接觸量測：提升操作安全性，降低施工風險
適用場景
- 工業用電監控與節能管理
- 建築配電盤與電力系統監測
- 太陽能與再生能源系統電流量測
- 電表擴充與多迴路電流監控
- SCADA 系統與自動化設備整合
- 適用多種監控設備：可搭配電錶、功率分析儀、電能管理系統等
- 安裝簡便，維護容易：無需拆除電纜，節省人力與時間成本

詳細介紹

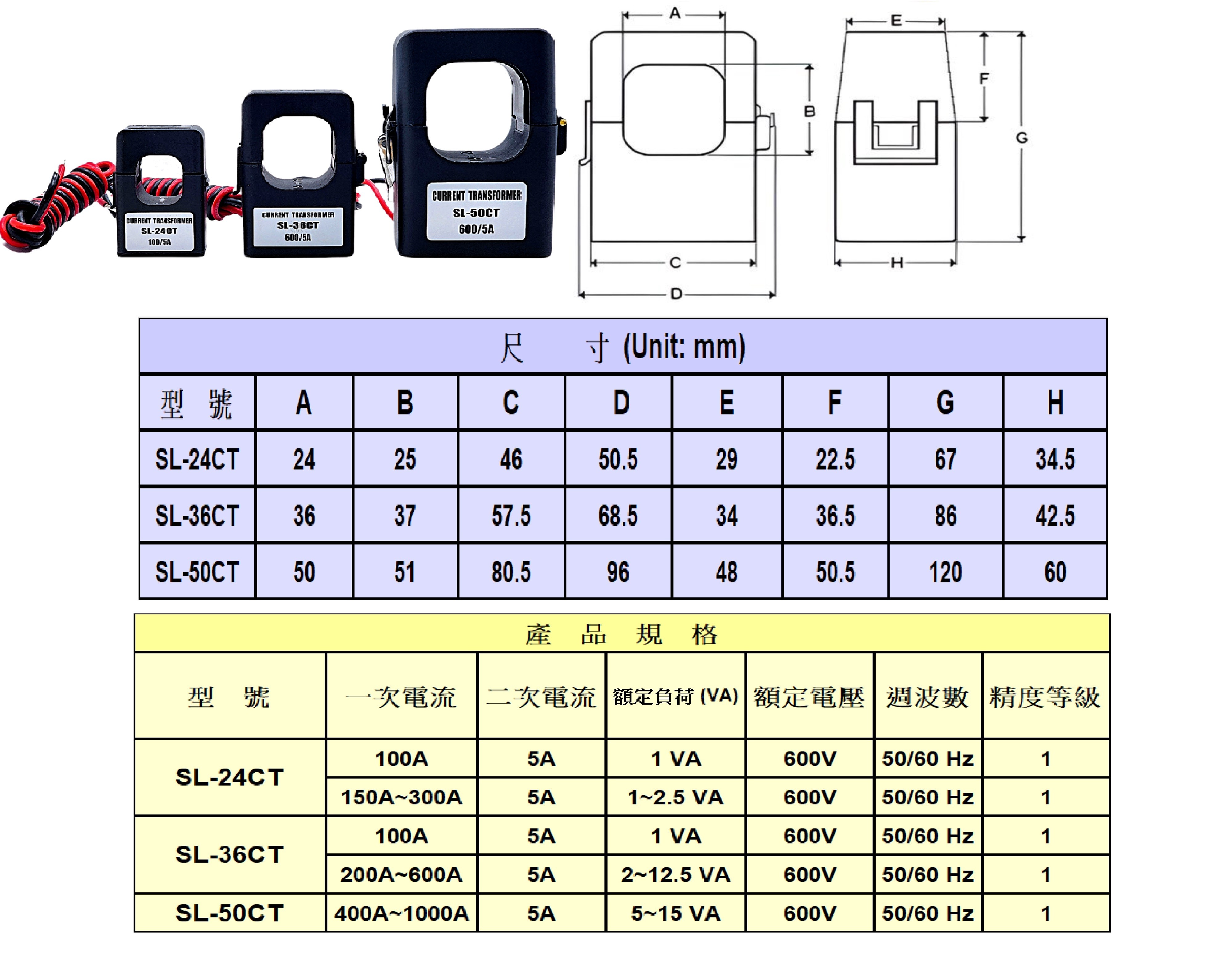

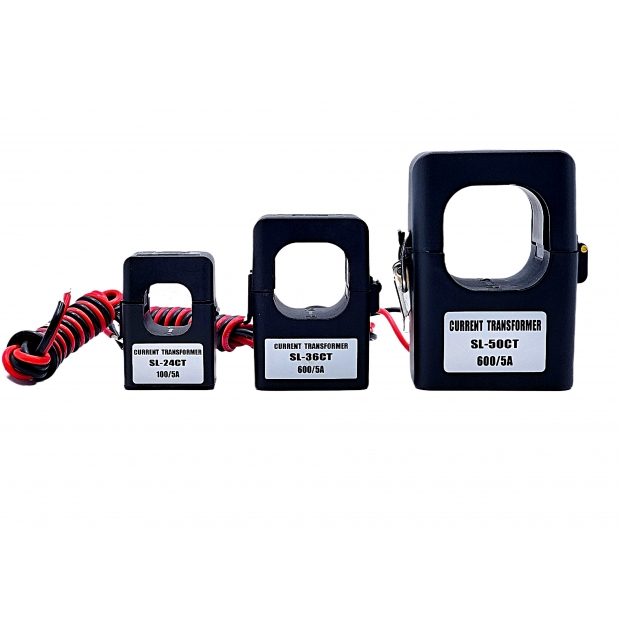

SL系列開口式比流器（扣式設計）型號以尺寸作為標示:

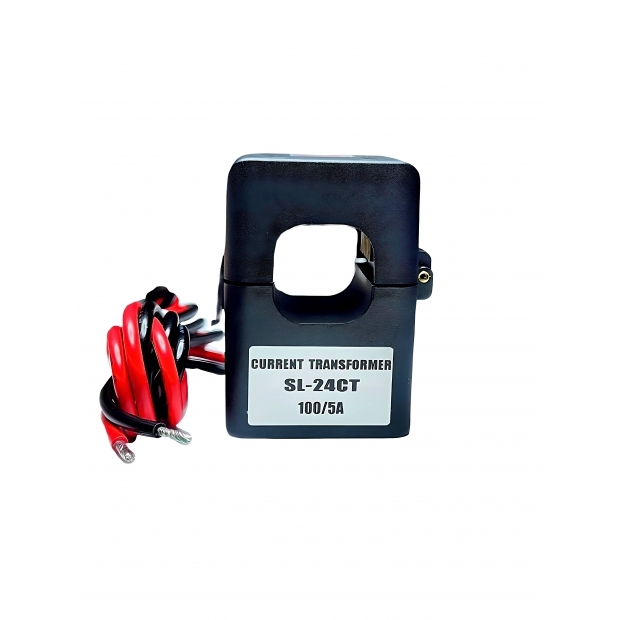

SL-24CT:開口尺寸約24mm(A)
SL-36CT:開口尺寸約36mm(A)
SL-50CT:開口尺寸約50mm(A)

對照表：孔徑、電流範圍與建議線徑

孔徑 (mm)	適用一次電流範圍	建議導線截面積 (mm²)	常見應用
24 mm	100A ~ 300A	約 25–70 mm²	小型配電盤、控制迴路
36 mm	200A ~ 600A	約 70–150 mm²	中型配電盤、工業設備主迴路
50 mm	400A ~ 1000A	約 150–300 mm²	大型配電盤、主幹線電源輸入

說明

SL-24CT：孔徑 24mm，額定一次電流 100A，最高可至 300A，二次電流 5A，適合較小截面導線。
SL-36CT：孔徑 36mm，支援 200–600A，適合中等截面導線。
SL-50CT：孔徑 50mm，支援 400–1000A，常用於大電流主幹線。

建議線徑範圍是依據 IEC/台灣常用導線電流承載能力表推算，實際選用需考慮：

導線材質（銅/鋁）
敷設方式（明敷、管內、橋架）
環境溫度與 安全係數

注意事項

比流器孔徑選擇應 略大於導線外徑，避免安裝困難或絕緣層受損。
若導線截面積偏大但電流不高，仍需選擇合適孔徑以確保安全。
建議搭配 電流表或多功能電錶使用，確保量測精度。
