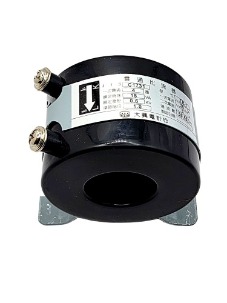

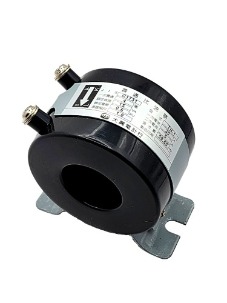

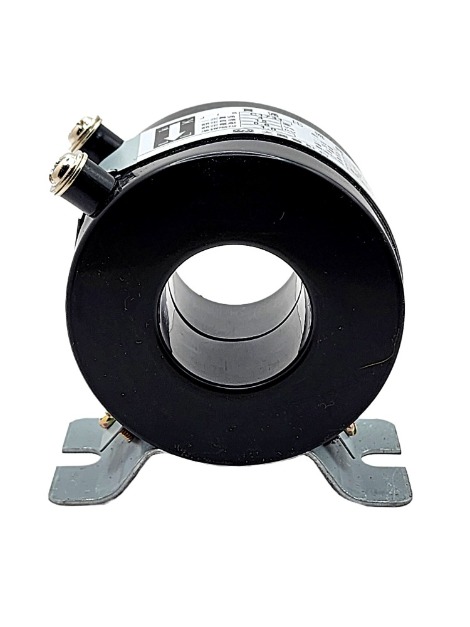

比流器

  • 比流器的選用

    比流器（Current Transformer, 簡稱 CT）的選用主要有三個核心指標：

    一次側電流、二次側電流以及負擔（Burden）/準確級

    1. 一次側電流的選用：1.2 至 1.5 倍原則

    一次側電流（即比號前面的數字，如 50 或 100）應根據負載的額定電流來決定。

    • 標準規則： 通常選擇為負載最大額定電流的 1.2 到 1.5 倍。

    • 舉例： 如果您的設備額定電流是 40A，選用 50/5A 會比 100/5A 更合適。

    • 原因： 如果選得太大（如用 100/5A量測 20A），二次側輸出的電流太小，會導致電表顯示不夠精確；如果選得太小，CT 容易過載發熱，甚至飽和導致誤差。

    2. 二次側電流的選用：5A 還是 1A？

    比號後面的數字（如 5A）是標準化輸出，取決於接收訊號的設備（如數位電表、繼電器）：

    • 5A（最常見）： 大多數的工業電表、保護繼電器都設計接受 5A訊號。適合 CT 與電表距離較近（如都在同一個控制盤內）的情況。

    • 1A： 當 CT 與電表的距離非常遠時使用，可以減少線路上的電壓降與損耗。

    3. 準確級（Accuracy Class）

    根據用途不同，選用的精度要求也不同：

    • 計費級（0.2, 0.5）： 用於電力結算、瓦時計。

    • 測量級（1.0, 3.0）： 用於盤面電流表，了解設備運行狀態。

    • 保護級（5P10, 10P10）： 用於保護繼電器，需確保在大電流故障時不會立刻飽和。

    4. 負擔（Burden/容量）

    這指的是 CT 二次側所能帶動的負載能力，單位為 VA。

    • 選用時，CT 的額定 VA 必須大於「二次側導線損耗 + 電表內阻」。如果接的電表很多或線路很長，就要選 VA 數較大的 CT。



    選用常見問題：穿心匝數
    在小電流環境中，如果您手邊只有 100/5A 的 CT，但實際負載只有 20A，您可以透過增加穿心匝數來改變倍率。

    • 公式：實際變流比 = 額定變流比 /穿心匝數

    • 例如：100/5A的 CT，電纜穿過中心孔 2 圈，它就會變成 50/5A的 CT。
