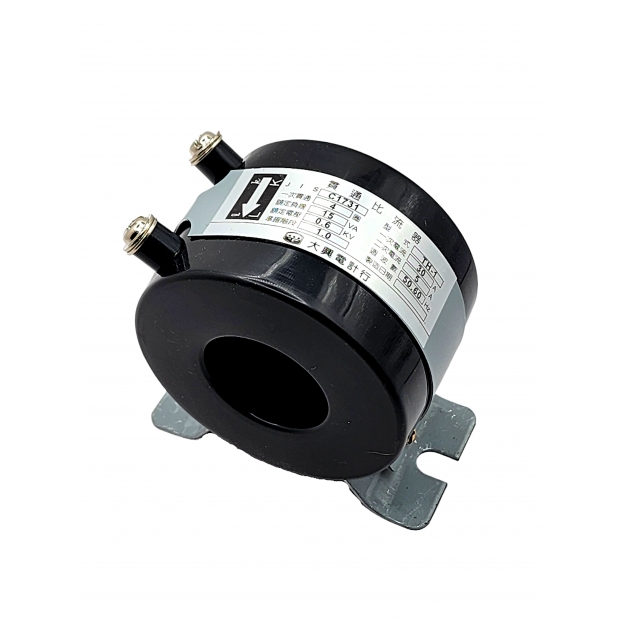

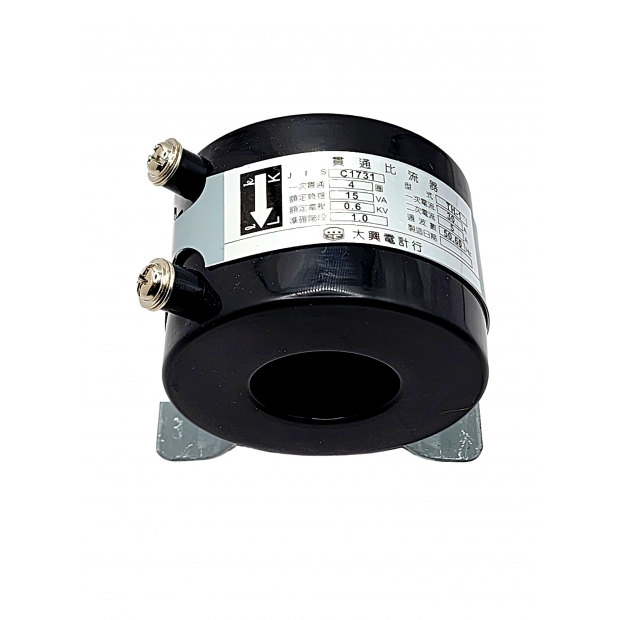

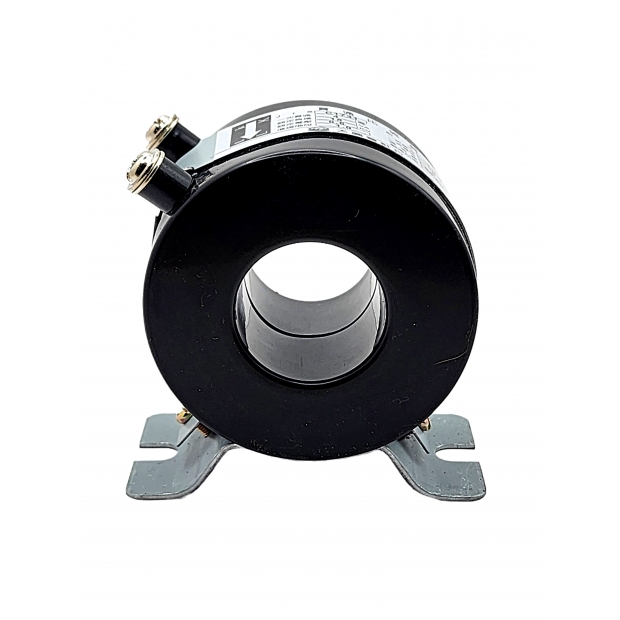

TH1 / CL 系列貫通式比流器（貫穿式 CT / 阻燃防潮比流器｜另有 CH 加蓋系列）
TH1 / CL 系列貫通式比流器採用先進的一次導體貫穿式結構設計，一次側導線直接穿過比流器中心，無需傳統端子接線，能大幅降低接觸電阻與運轉熱損耗。本系列具備 Class 1.0 以上高精度量測等級，全機採用阻燃絕緣外殼，具備優異的防塵、防潮與耐高低溫特性。提供 Φ 31mm ～ Φ 130mm 多種內徑尺寸，並支援多圈貫穿調整電流倍率，廣泛適用於電力計量、系統保護及交直流電流偵測場域（另有 CH 加蓋保護系列可供選購）。
核心產品優勢與技術特點
- 一次導體貫穿設計（低熱損耗）：被測導線直接貫穿中心孔，免去端子鎖線步驟，有效降低接觸電阻、壓降與長時間高載運轉產生的熱損耗。
- Class 1.0 高精度等級：典型量測精度達 Class 1.0 或更高，線性度佳，完美勝任電力計量、控制盤監控與保護電驛訊號輸入。
- 多孔徑內徑彈性選型：提供 Φ 31mm / Φ 35mm / Φ 58mm / Φ 90mm / Φ 110mm / Φ 130mm 等多種標準尺寸，精準對應不同電纜外徑與銅排規格。
- 多圈貫穿靈活倍率調整：支援一次側導線多圈穿繞（如繞 2 圈變比減半），可根據現場小電流量測需求靈活調整變比，提升小負載時的解析度。
- 全密封阻燃絕緣外殼：採用高規阻燃工程塑膠外殼，防塵、防潮且耐高低溫，確保在嚴苛工業環境下長期穩定運作。
- 交直流系統支援與擴充性：支援 AC 交流或 DC 直流電流偵測（依型號規格而定）；如現場有端子防護與防誤觸需求，另提供 CH 加蓋比流器系列可供選擇。

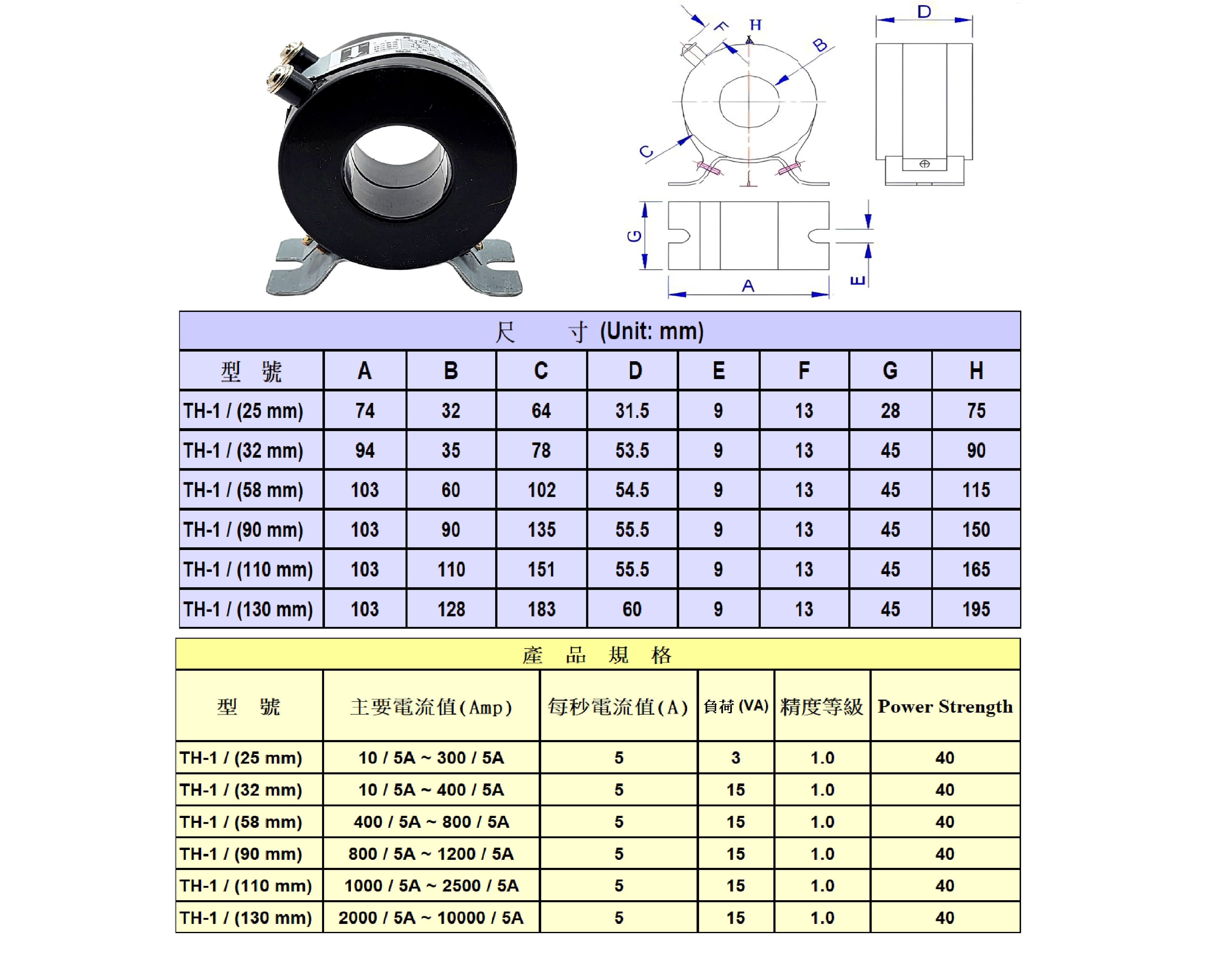

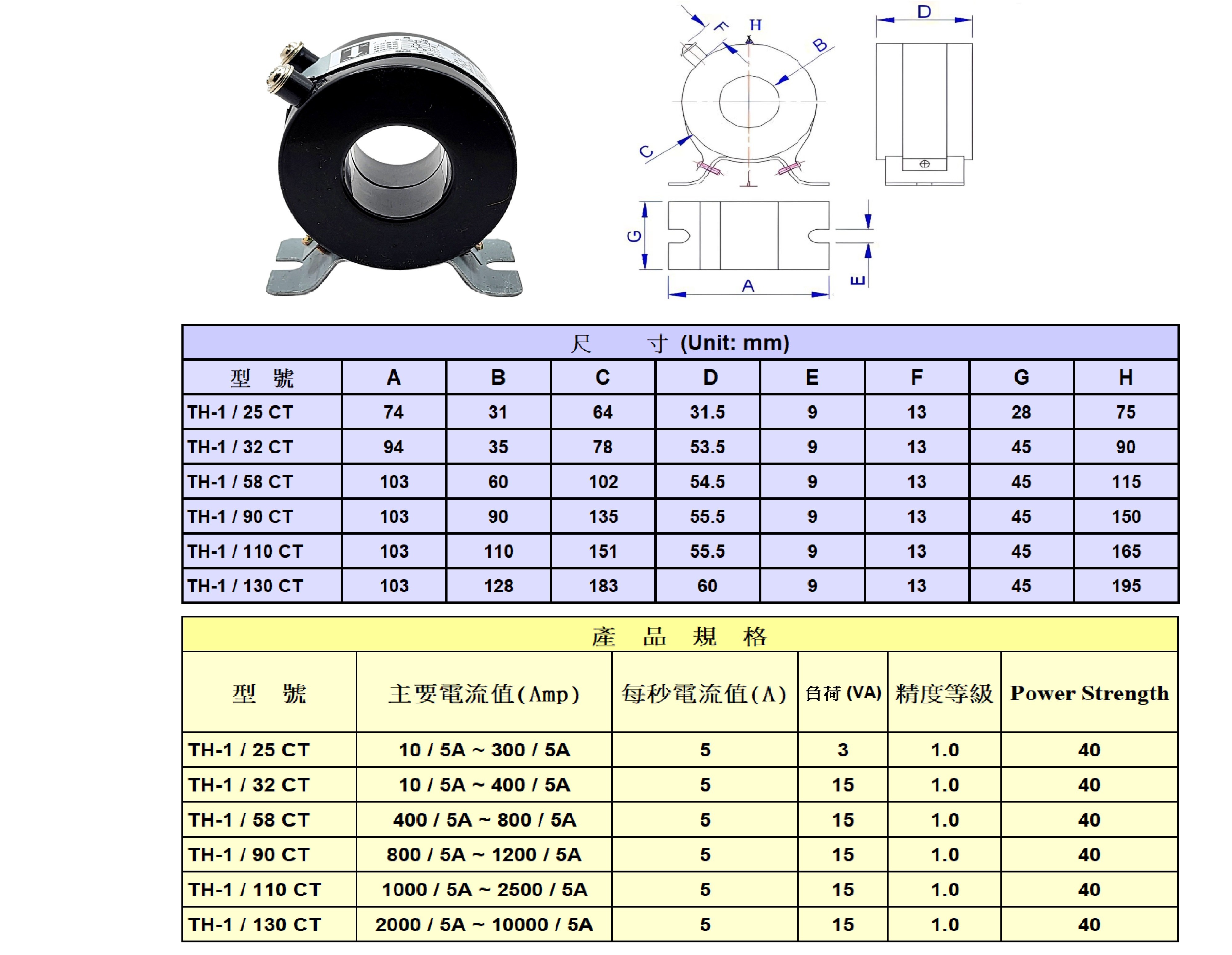

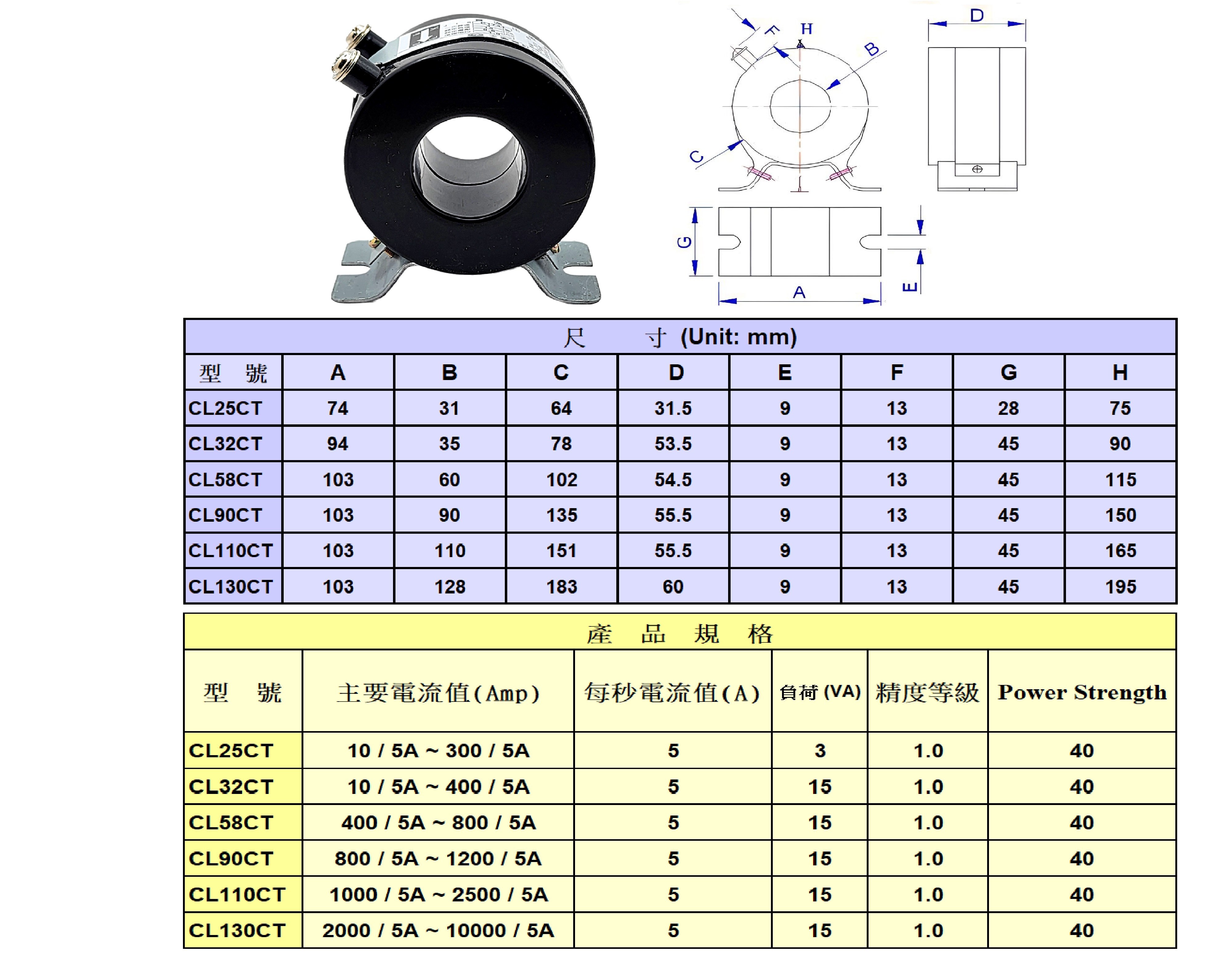

TH1 / CL 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | TH1 系列 / CL 系列（可選 CH 加蓋保護系列） |
| 結構類型 | 貫通式 / 穿心式比流器（Through-type CT） |
| 準確度等級 (Accuracy Class) | Class 1.0 或更高（適用於計量與系統保護） |
| 貫穿孔徑尺寸 (內徑) | Φ 31mm / Φ 35mm / Φ 58mm / Φ 90mm / Φ 110mm / Φ 130mm |
| 倍率調整能力 | 支援一次側多圈貫穿繞線（靈活調整一次電流比） |
| 外殼材質與防護 | 阻燃工程塑膠 / 全密封防塵防潮 / 耐高低溫 |
| 系統適用性 | 支援 AC 交流或 DC 直流電流偵測（依指定型號規格） |
產業應用場景
- 1. 工業配電盤與開關櫃：電纜或銅排直接貫穿，作為馬達控制中心 (MCC) 與配電箱之主電流監控與保護。
- 2. 小電流精密量測：透過導線在中心孔多圈貫穿纏繞，彈性調校一次電流變比，大幅提升低負載時之量測解析度。
- 3. 高濕高塵苛刻環境：全密封阻燃外殼設計，極適合應用於科技廠房、水處理廠及戶外控制箱等極端環境。
TH1 / CL 貫通式比流器常見採購與技術問題 (FAQ)
Q1: 什麼是貫通式比流器的「多圈貫穿繞線」？變比要如何計算？
當現場被測電流較小（例如標定 100/5A 的 CT，但實際電流僅 20A）時，可將一次側導線在比流器中心孔多繞幾圈。例如：繞 2 圈時相當於一次側安培數乘以 2，額定變比即調整為 50/5A，可顯著提升電表在小電流時的讀數精確度。
Q2: 貫通式比流器（TH1/CL）與卡扣式開口比流器（SL）有何不同？該如何選擇？
貫通式 CT（TH1/CL）需要將電纜穿過中心孔，適用於新設配電盤安裝，優點是鐵芯完整性高、磁漏小、精度最高且無發熱介面；而卡扣式 CT（SL）則適用於既有設備不斷線改造。若為全新配電箱建置，建議優先採用貫通式比流器。
Q3: CH 加蓋比流器系列具備什麼特殊的安全防護功能？
CH 系列在二次側接線端子處增加了透明防護絕緣蓋板，可有效防止運轉過程中維修人員誤觸二次側高壓端子，並具備防塵、防滴水與防止異物掉落造成短路之安全防護效果。
Q4: TH1/CL 比流器選擇孔徑（Φ31mm～Φ130mm）時有什麼注意事項？
選型時，貫穿內徑必須「大於」被測電纜的絕緣外徑或銅排角對角尺寸。建議保留 10%～20% 的空間裕度，方便現場拉線穿纜與散熱，同時確保絕緣層不受擠壓摩擦。
需要 TH1 / CL / CH 貫通式比流器規格選型或批發詢價？
大興計器具備超過 40 年專業比流器製造經驗，提供多孔徑、高精度且通過安規認證之貫通式 CT 專案解決方案。
