熱電偶(感溫棒)系列

  1. 其他產品
  2. 熱電偶(感溫棒)系列

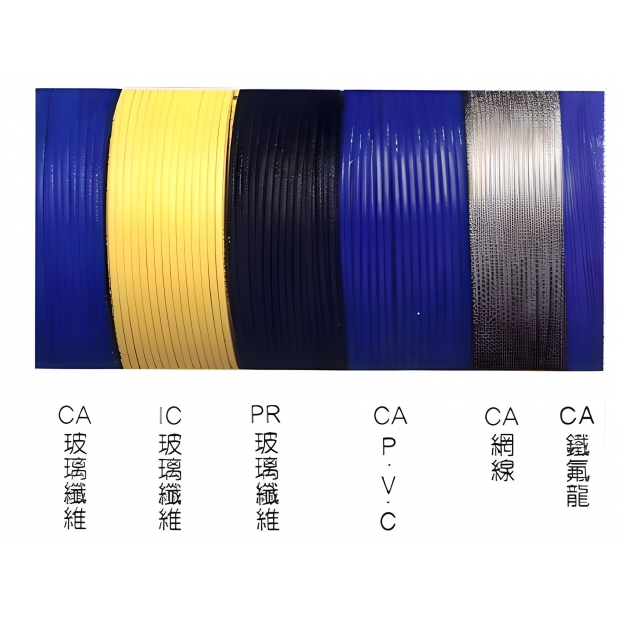

補償導線

補償導線

• 耐高溫、耐腐蝕、耐磨損。
• 絕緣性佳，抗干擾能力強。
• 可依不同熱電偶型號（如 K、T、J、E、N 等）選配對應導線。
/
詳細介紹
品    名 規格 被覆材料 溫度範圍
CA (K)  網線 0.65 X 2 Sus304
外隔離		 0 ~ 150°C
IC (J) 網線
CC (T) 網線
CA (K)
鐡弗龍線		 0.32 X 2 鐡弗龍
素線級		 0 ~ 150°C
0.65 X 2
CA (K)
補償導線		 4/0.32 X 2 P.V.C
素線級		 0 ~ 105°C
4/0.32 X 2 P.V.C 0 ~ 105°C
7/0.32 X 2
4/0.65 X 2
7/0.65 X 2
4/0.32 X 2 玻璃纖維
F.R.P		 0 ~ 150°C
7/0.32 X 2
4/0.65 X 2
7/0.65 X 2
PR (R)
補償導線		 4/0.65 X 2 P.V.C 0 ~ 105°C
7/0.32 X 2 玻璃纖維
F.R.P		 0 ~ 150°C
4/0.65 X 2
7/0.65 X 2
IC (J)
補償導線		 7/0.32 X 2 P.V.C 0 ~ 105°C
4/0.65 X 2
7/0.65 X 2 P.V.C
銅網內隔離
4/0.65 X 2 玻璃纖維
F.R.P		 0 ~ 150°C
7/0.65 X 2
　


補償導線簡述
一、定義與用途
  • 補償導線（Compensating Wire）是專為熱電偶（Thermocouple）設計的連接線材。
  • 用於熱電偶與測溫儀表之間的訊號傳輸，補償熱電偶延伸段的電動勢誤差。
  • 可維持測量準確性，避免因環境溫度變化造成誤差。
二、分類
  • 補償級導線（Compensating Grade）：使用與熱電偶相似熱電性質的合金材料，但非完全相同。
  • 延伸級導線（Extension Grade）：使用與熱電偶相同材料製成，精度較高，成本也較高。
三、常見材質
  • PVC（聚氯乙烯）：耐油、耐水、柔軟，適合一般環境。
  • 鐵氟龍（PTFE）：耐高溫、耐腐蝕，適用於化工或高溫環境。
  • 玻璃纖維：耐高溫、耐磨，適合高熱或機械摩擦環境。
  • 矽膠：柔軟耐熱，適合動態或彎曲安裝。
四、應用場景
  • 工業爐溫度監控
  • 石化、鋼鐵、電力設備
  • 食品加工、製藥設備
  • 半導體製程、環境試驗箱
  • 各類熱電偶延伸線路安裝
