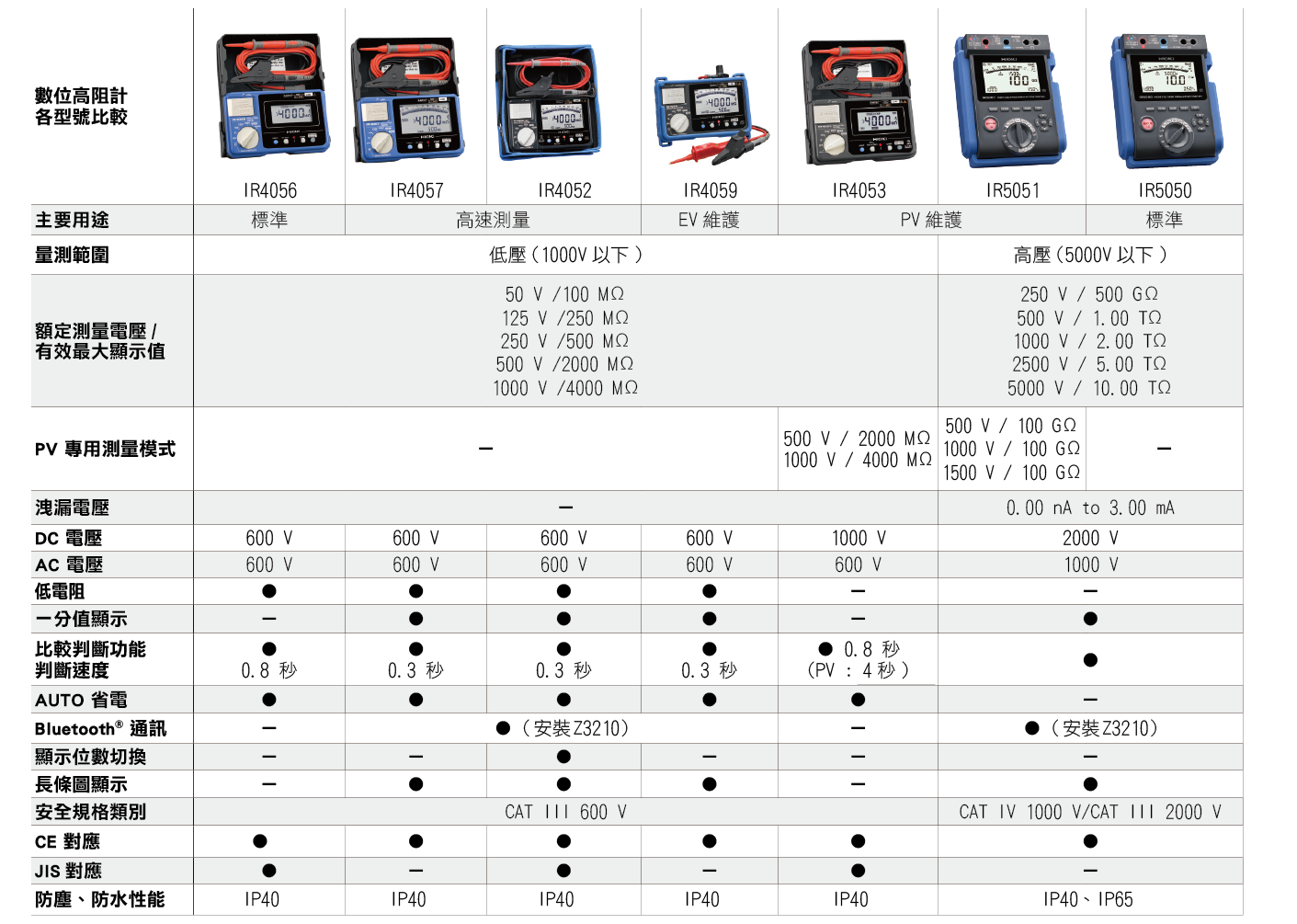

數位高阻計系列比較圖
產品概要

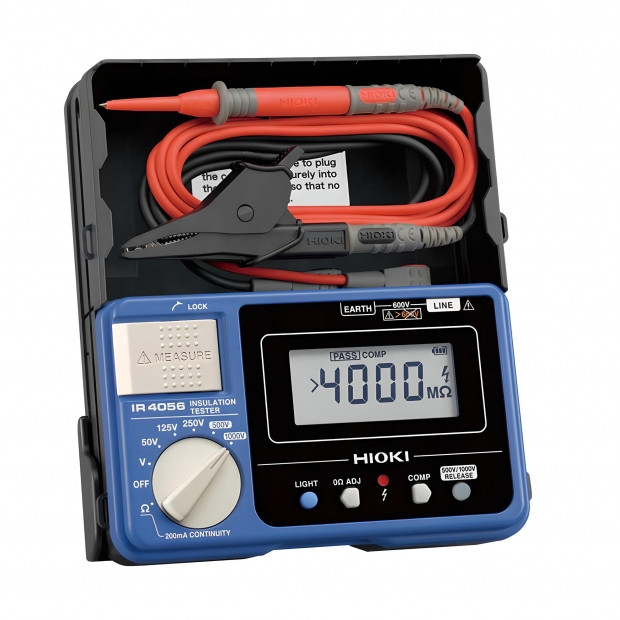

高阻計IR4056是一台小型輕量，且具有五檔量程的絕緣高阻計。透過測量絕緣電阻可以得知設備與系統安全與效能，定期的維護測量可以有效預防電氣相關事故。
儀器貼心設計MEASURE按鍵，按下可進行單次測量，也可以直接扳開進行連續測量，提升操作流暢度。
可搭配帶開關測試線使用，能在昏暗的測試線場照亮手邊，並以燈光區分PASS/FAIL。
一體型收納箱可同時收納測試線與鱷魚夾，不擔心配件遺失。
高阻計可以廣泛應用於各種測量場合，例如：一般電氣系統測試、電動車、太陽能、馬達、變壓器，以及電子元件等等的測量或維護作業。
另有可使用藍牙功能的IR4057-50
詳情請參考產品頁面:絕緣高阻計 IR4057-50

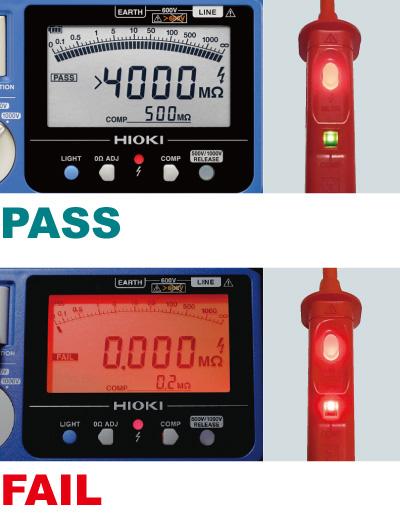

設置比較器功能讓【 PASS/ FAIL】
一目瞭然
可使用COMP按鍵設定比較器功能。當測得數值小於設定的數值就會顯示FAIL並亮紅燈和發出警示音提示。也可以搭配另售選件的帶開關測試線L9788，測試時使用燈光指示PASS/FAIL，無須來回檢視儀器。
各量程可設定之比較器數值不同，詳情請參閱使用說明書中記載的表格。
※測量電壓時無法使用比較器功能。

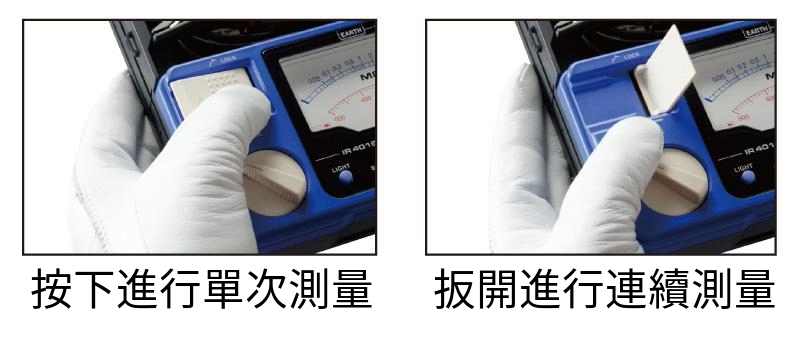

MEASURE鍵輕鬆進行單次/連續測量
按下MEASURE鍵，即可進行單次絕緣電阻測量。扳開MEASURE鍵時，可連續測量絕緣電阻。

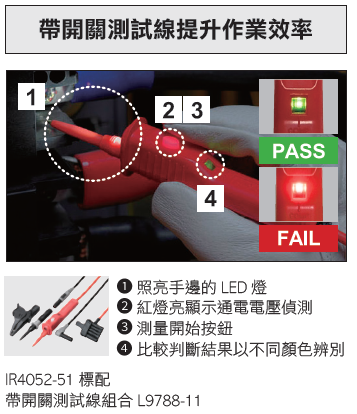

帶開關測試線(另售選件)
高阻計可搭配另售選件的帶開關測試線L9788，PASS/FAIL以燈光顯示，節省反覆觀看儀器的時間。測試線帶有LED燈，也可在昏暗的測試環境中照亮被測物，以防誤觸。

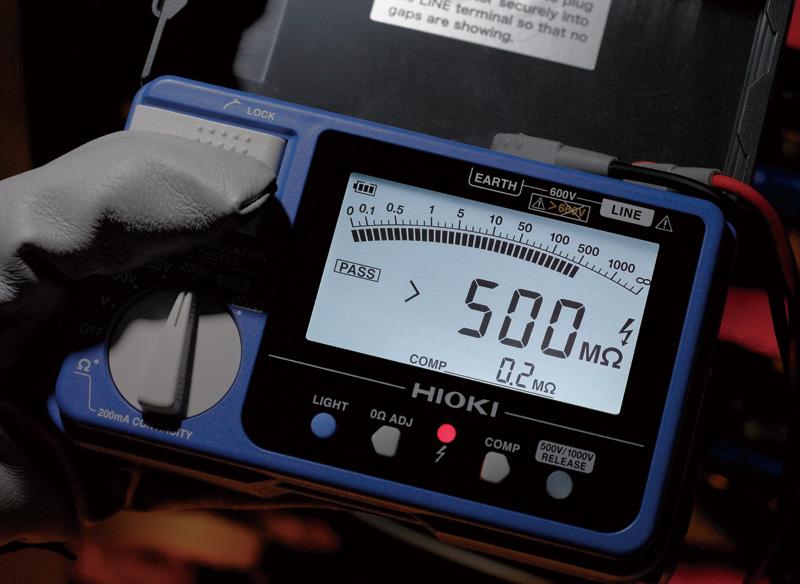

使用背光燈，輕鬆讀取數值
可按下LIGHT按鍵，點亮背光燈。方便測試人員在昏暗環境中判讀數據。儀器預設背光燈點亮後兩分鐘會自動熄滅。
若要關閉自動熄滅功能請在未開啟背光燈的狀態下長按LIGHT鍵直到警示音響起，即可長亮背光燈。
堅固、耐摔的設計
IP40的防水防塵設計，不擔心因現場粉塵造成測量錯誤。產品堅固，可承受水泥地上1m處摔落之衝擊，適用於測試現場。
200 mA 測試連續檢查
可以進行電動車/油電混合車的連續檢查。符合IEC 60364標準，也可進行建築電氣設備中安全導體的電阻測量。
也有專為電動車檢修所設計的高阻計IR4059：IR4059產品頁面
基本參數
| 測試電壓 | 50V DC | 125V DC | 250V DC | 500V DC | 1000V DC |
| 有效最大顯示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第1有效測量範圍MΩ |
±2% rdg.±2dgt 0.200 - 10.00 |
±2% rdg.±2dgt 0.200 - 25.0 |
±2% rdg.±2dgt 0.200 - 50.0 |
±2% rdg.±2dgt 0.200 - 500 |
±2% rdg.±2dgt 0.200 - 1000 |
| 最低測量電阻值 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 過電壓保護 | AC 600 V (10s) | AC 1200 V (10s) | |||
| DC 電壓 | 4.2V (解析度0.001V)~600V (解析度1V), 4檔量程，精度: ±1.3% rdg. ±4 dgt., 輸入電阻: 100 kΩ 以上 | ||||
| AC 電壓 | 420V (解析度0.1V) / 600V (解析度1V), 2檔量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., 輸入電阻: 100 kΩ以上，平均值 | ||||
| 低電阻 | 用於檢查地線的連續性, 10 Ω (解析度0.01 Ω)~1000 Ω (解析度1 Ω), 3檔量程， 基本精度: ±3 % rdg. ±2 dgt., 測試電流200 mA 以上(6 Ω以下時) | ||||
| 顯示 | FSTN LCD帶背光，柱狀圖顯示 | ||||
| 回應時間 | PASS/FAIL判斷約0.8s(在HIOKI規定的條件下) | ||||
| 其他功能 | 帶電回路警報、自動放電、自動DC/AC檢查、比較器、防摔、自動省電 | ||||
| 電源 | 3號（LR6）鹼性電池 ×4，連續使用：20小時(在HIOKI規定的條件下)，測量次數：1000次(5sON，25sOFF迴圈，最低測量電阻值到保持額定測量電壓的絕緣測量) | ||||
| 體積及重量 | 159 mm W ×177 mm H×53 mmD, 600 g(含電池和測試線) | ||||
| 附件 | 測試線L9787×1、掛繩×1、使用說明書×1、3號(LR6)鹼性電池×4 | ||||
