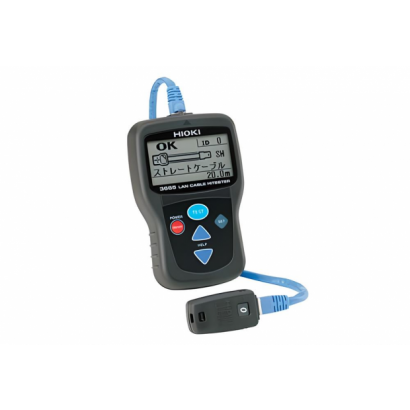

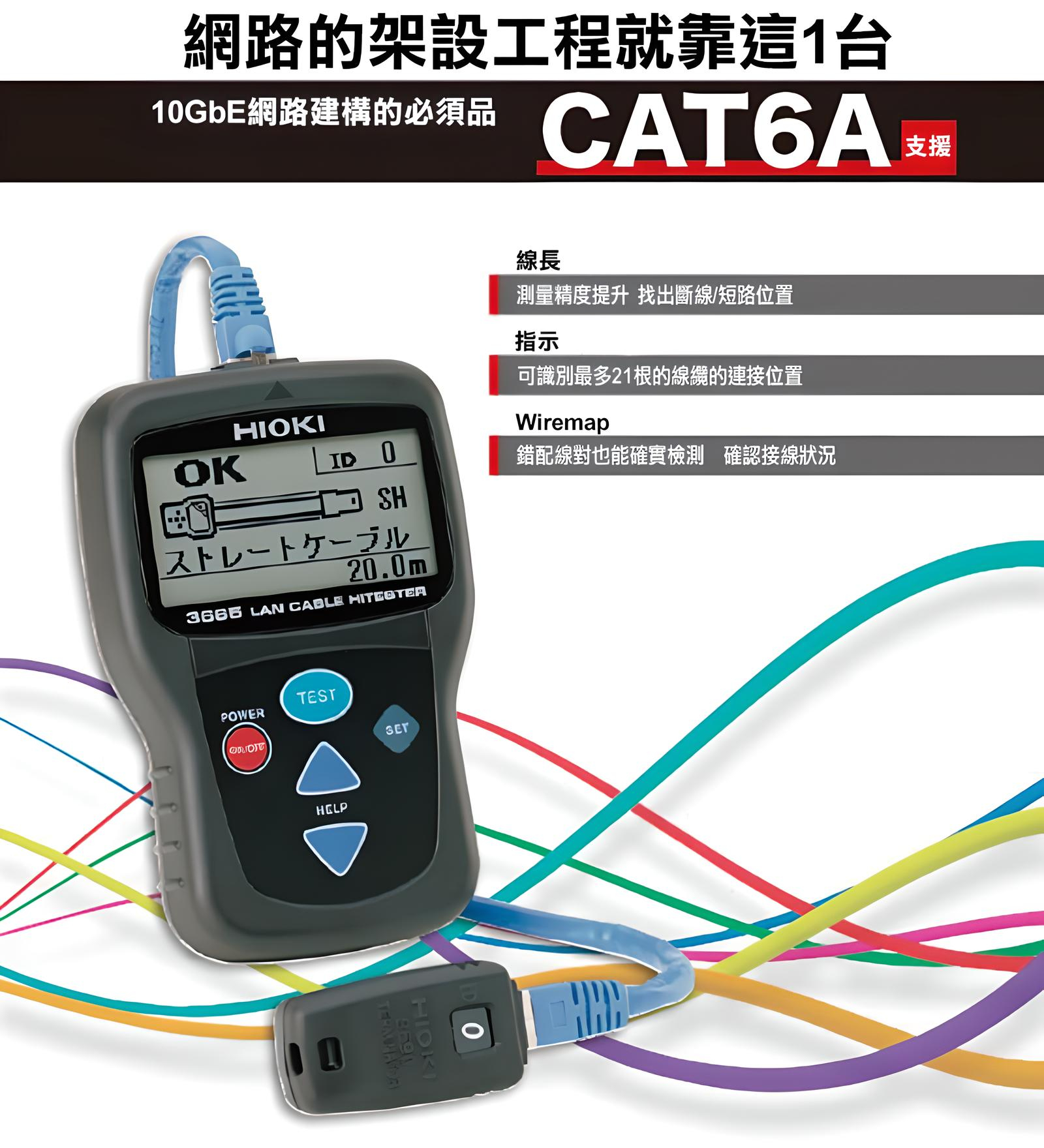

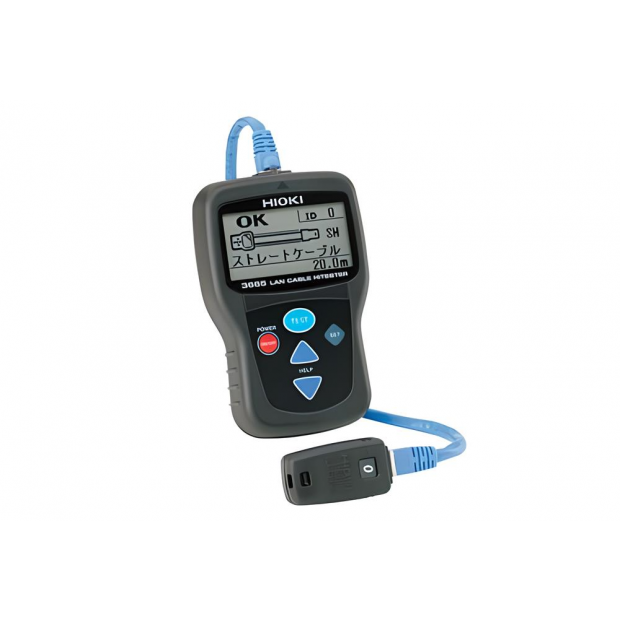

網路的架設工程就靠這1台
只要連接線纜，按下TEST鍵，即可將確認架設時不可缺少的3個項目一併顯示。
錯配線對是只靠導通檢查無法發現的錯誤配線。
由於錯配線對會導致架設工程品質低下(速度慢、中斷等)，因此是確認架設時的必要項目。
1) Wiremap 將錯配線對一次顯示
2) Direction 最多可識別21條
3) Cable Length 藉由NVP設定大幅提升測量精度

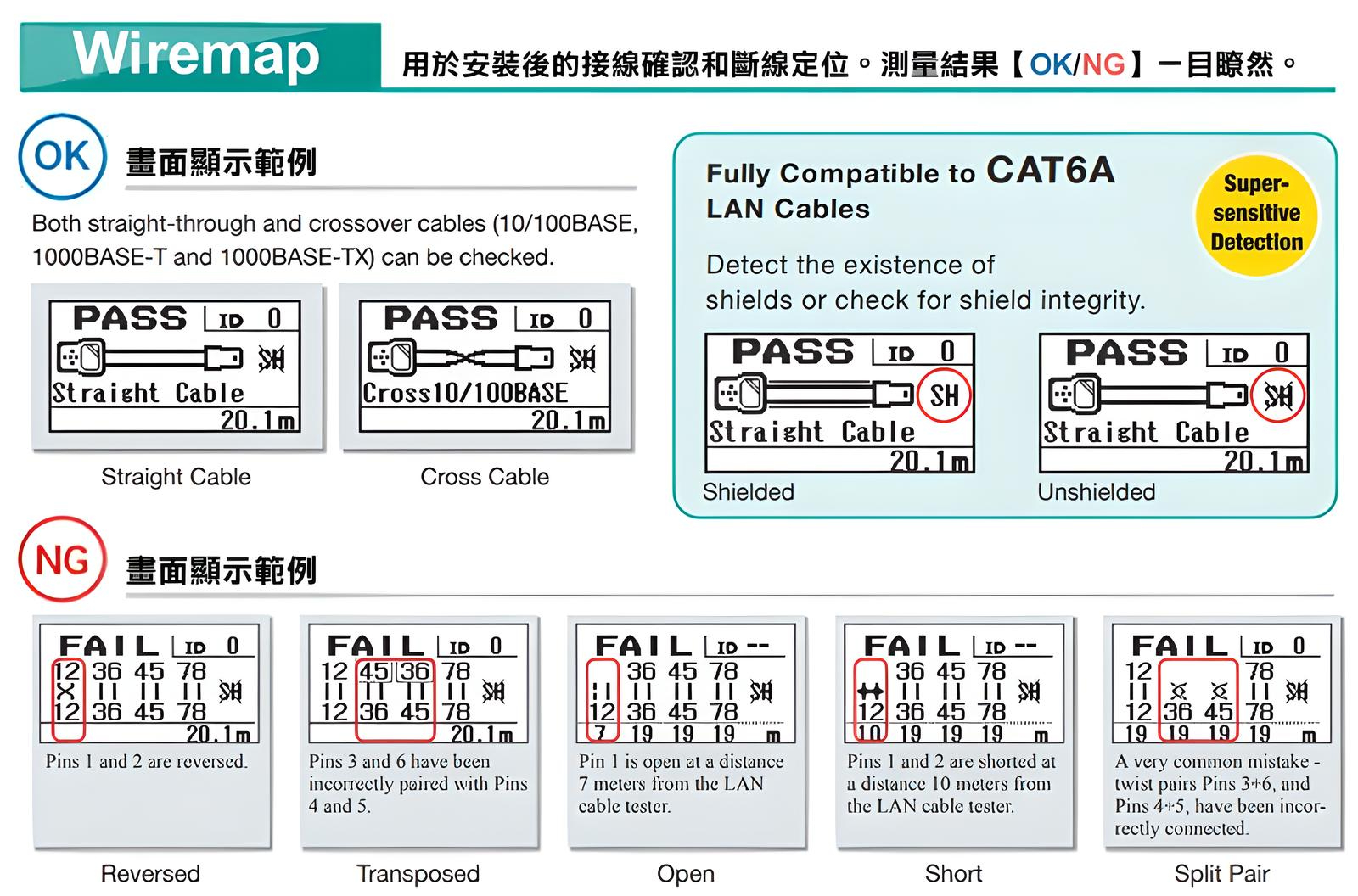

透過Wiremap功能一次完成配線確認
Wiremap畫面是可讓架設狀態(OK/NG)一目瞭然的確認模式。不只是Straight、Cross Cable的確認，也能檢測出有無防護裝置。
並且，NG的時候不僅會顯示錯誤配線，還會執行斷線、短路位置的確認，以及錯配線對的檢測。
基本參數
| 可測量電纜 | 螺紋線纜, 特徵阻抗100Ω, 付防護裝置/不付防護裝置, CAT 3, 4, 5, 5e, 6 |
| 可測量連接器 | RJ-45連接器 |
| 線路圖測量 | 開路，短路, 逆向, 交換, 分開線路, 及其它連線錯誤（用終端9690可能確認結線狀?, 付防護檢查） |
| 線纜長度測量 | 2～300m, 測量精度: ±4% rdg. ±1m，顯示解析度：0.1m |
| 方向測量 | 用終端9690（標準）或9690-01～ 9690-04（選件）, 可識別21條的電纜 |
| 電源 | 3號鹼性電池（LR6）×2, 可連續使用約50小時 |
| 體積與重量 | 85W × 130H × 33Dmm, 160g（不包括電池） |
| 附件 | 終端9690× 1, 攜帶箱× 1, 3號鹼性電池（LR6）× 2，使用說明書× 1 |
