TM-6001 電池阻抗/容量測試器

TM-6001 電池阻抗/容量測試器

• 交流四線式測量方式。
• 阻抗測量檔位:4.000mΩ~400.0Ω(測量頻率:1KHz±30Hz)。
• 電壓測量檔位:6.000V/60.00V直流電壓。
• 可同時顯示電池電壓、阻抗、溫度、直流電流。
• 最大測量電壓:60VDC(不能測量交流電壓)。
• 設置有比較器功能,可以設定99組依據設定值的組合,可以快速精確判斷電池劣化狀況,並以PASS,WARNING,FAIL符號顯示。
• 設有自動鎖定功能及自動記憶功能,本機最多可儲存9999筆資料。
• 可選擇測量溫度感應器為NTC (-20.0°C~60.0°C)或K TYPE (0.0°C~400.0°C)。
• 可用TM-1104直流鉤部來測量直流電流(選購)。
• USB傳輸介面,並附操作軟體。

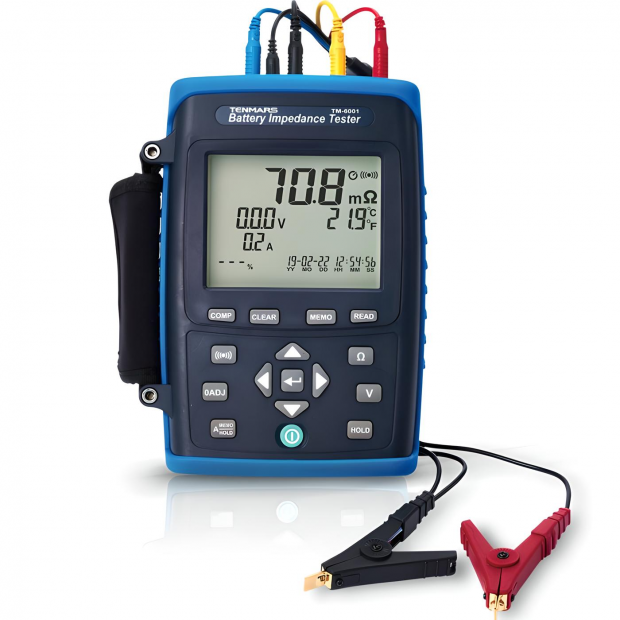

TM-6001 電池阻抗容量 測試器.png
/
詳細介紹
產品介紹
  • 本電池測試器是設計來測量二次電池的內部電阻、開路電壓，包含鉛蓄電池、鎳鎘電池、鋰離子電池及鎳氫電池等。
  • 測量電池內部電阻是使用交流四線式來測量，以消除引線電阻及接觸電阻得到準確測量值。
  • 可同時顯示電池之內部電阻、電壓及日期時間。
  • 具有99組比較器功能，使用者可設定電阻及電壓值以獲得可靠的檢測電池之老化程度。
  • 探針式測試棒能易於接觸電池電極以得到較準確之四端測量。
 產品規格
  • 電源:內建1.5V/3號鹼性電池6個
  • 外接電源:交流電壓100Vac～240Vac轉換DC9.0V(8.0Vdc～11Vdc)範圍，輸出電流為1.0A
  • 電池壽命:連續4小時
  • 尺寸:240(長) x 170(寬) x 66 (高)mm
  • 重量:約1500g(含電池)
電器規格準確性保證之條件：
  • 溫度及相對濕度:(23℃±5℃，80%RH以下)。
  • 溫度係數:0.10×(規格準確性)/℃(＜18℃或＞28℃)。
  • 歸零調整:每個檔位歸零調整之後。
電阻測量
測量電阻(測量頻率:1KHZ±30HZ)
檔位 解析度 測量電流 準確性
4.000mΩ 1μΩ 約150mA ±(1℅讀值＋20位)
40.00mΩ 10μΩ 約150mA ±(0.8℅讀值＋10位)
400.0mΩ 100μΩ 約50mA
4.000Ω 1mΩ 約15mA
40.00Ω 10mΩ 約1.5mA
400.0Ω 100mΩ 約150μA

直流電壓測量
檔位 解析度 準確性
6.000V 1mV ±(0.1℅讀值＋6位)
60.00V 10mV

溫度測量
檔位 解析度 準確性
-20℃至60℃
-4℉至140℉		 0.1℃
0.1℉		 ±1.0℃
±1.8℉

K-TYPE溫度測量:(TP03-1+T10)
檔位 解析度 準確性
0℃至400℃
32℉至752℉		 0.1℃
0.1℉		 ±2.0℃
±3.6℉

直流電流測量:(須選購TM-1104之鉤部)
檔位 靈敏度 解析度 準確性
700A 0.6A~700.0A 0.1A ±(2.0℅讀值＋5位)
