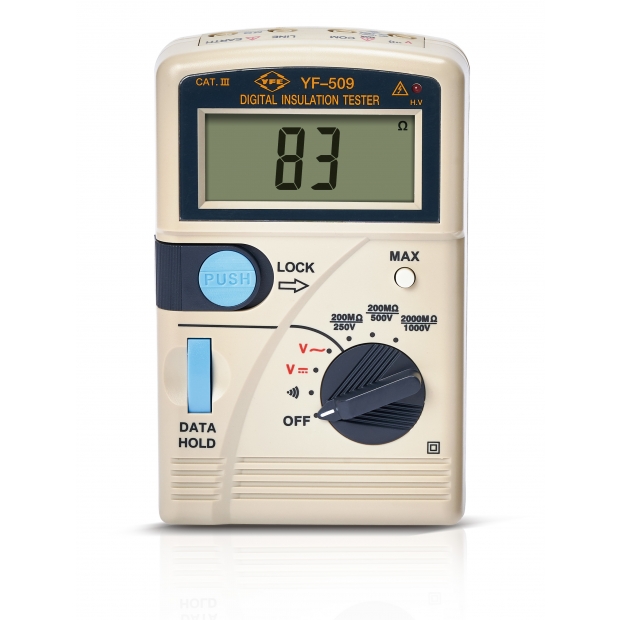

- 可測量絕緣高阻(0.1MΩ-2000MΩ),
- 可測量交流電壓(0-750V)或直流電壓(0-1000V)檔
- 測量高阻具有長時間測試開關及短暫測試開關二種選擇.
- DATA HOLD 開關: 可鎖定液晶顯示器指示值.
- MAX 開關: 可鎖定液晶顯示器最大值.
產品規格
電氣規格
| 讀取數度 | 2.5次/ 秒 | 電池壽命 | 100小時 | ||
| ※注意※ 將檔位轉至測試絕緣高阻時消耗最大的電源 假如經常使用, 電池壽命減少 |
|||||
| 操作高度 | 海拔2000公尺以下 | 操作 溫度及濕度 |
0℃～40℃，80％RH以下 | ||
| 設備等級 | CAT.Ⅲ | 儲存 溫度及濕度 |
-10℃～+50℃，70％RH以下 | ||
| 操作環境 | 在室內使用 受污染程度為二等級 |
尺寸 | 160x100x52mm | 重量 | 約480g (含電池) |
電氣規格
| 直流電壓 | 檔 位 | 解 析 度 | 精 確 度 | 輸入阻抗 | 過 載 保 護 |
| DCV | 1 V | ±(0.5% + 1) | 10MΩ | AC 750V rms DC 1000V |
| 交流電壓 | 檔 位 | 解 析 度 | 精 確 度 | 輸入阻抗 | 過 載 保 護 |
| ACV | 1 V | ±(0.8% + 4) | 10MΩ | AC 750V rms DC 1000V |
| 絕緣高阻測試 | 檔 位 | 解 析 度 | 精 確 度 | 測 試 電 流 |
| 200MΩ/250V | 0.1MΩ | (±3% +3) | 0.4mA MAX | |
| 200MΩ/500V | 0.1MΩ | 0.9mA MAX | ||
| 2000MΩ/1000V | 1MΩ | (±3% +5) | 1.7mA MAX |
| 導通測試 | 檔 位 | 解 析 度 | 聲 響 指 示 | 開路電壓 | 過 載 保 護 |
| 0.1 Ω | 80Ω以下 | MAX 3.3V | DC/AC 500V rms |
| 測量端點電壓 | 檔 位 | 測量端點開路電壓 | 符 合 中 間 刻 度 的 端 點 電 壓 |
| 250V/50M | 額定電壓±10% | 當阻值在1MΩ 這中間刻度上額定 電壓要達到90％ |
|
| 500V/1000M | 當阻值在20MΩ 這中間刻度上額定 電壓要達到90％ |
||
| 1000V/2000M | 當阻值在50MΩ 這中間刻度上額定 電壓要達到90％ |
