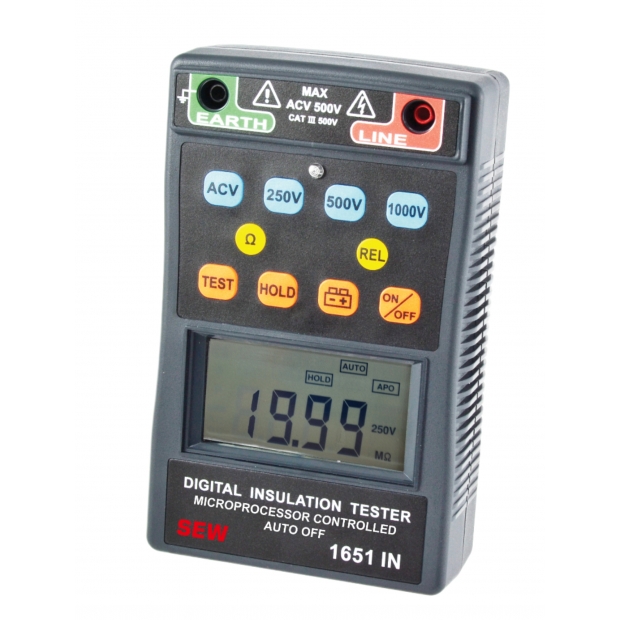

1651IN 絕緣阻抗計（微處理器高精度驗電｜250V/500V/1000V 三檔位高壓）
1651IN 絕緣阻抗計是一款專為電力系統高壓絕緣測試、電氣設備竣工驗收及工安例行檢驗打造的高階微處理器絕緣測試儀。具備 250V / 500V / 1000V 三段式直流絕緣測試電壓與低阻連續性測試功能。本機配備 68 × 34 mm 大型 2000 計數 LCD 顯示屏與全自動量程切換，並內建極為嚴謹的安全機制——在按下 TEST 按鈕前自動檢測外部交流電壓 (ACV)，搭配測試後自動電路放電功能與符合 BS 16th Edition 國際安規，確保高壓作業人員的絕對安全與量測數據高度可靠。
核心產品優勢與技術特點
- 微處理器核心與全自動量程：採用高穩定度微處理器控制，提供高靈敏度的自動量程調整（Auto-ranging），大幅提升絕緣電阻與連續性測試的反應速度與精準度。
- 三段式絕緣測試電壓 (250V / 500V / 1000V DC)：可依設備安規要求靈活切換多重高壓測試檔位，滿足低壓線路至高壓馬達與變壓器的絕緣阻抗 (MΩ) 檢測需求。
- 高規格安全性機制（TEST 前 ACV 檢測）：在按下 TEST 按鈕執行高壓輸出前，儀表會自動執行外部 ACV 電壓檢測與警示，防止對已帶電之迴路誤施加高壓，保護操作人員與儀表安全。
- 自動殘留電荷放電 (Auto Circuit Discharge)：測試結束後自動釋放被測線路中殘留的容性電荷，防止工程人員拆線時遭殘留高壓電擊。
- 68×34mm 大型 LCD 與便利輔助功能：具備高清晰 3½ 位 LCD 顯示、自動數據保持 (Auto Data Hold)、導通蜂鳴音（連續性檢查）、Rel 相對值歸零（適用電阻測試）與自動關機省電功能。
- 符合 BS 16th Edition 國際標準：完全符合英國 BS 16th Edition 電氣安規檢驗規範，品質與安全性達國際工安標準。

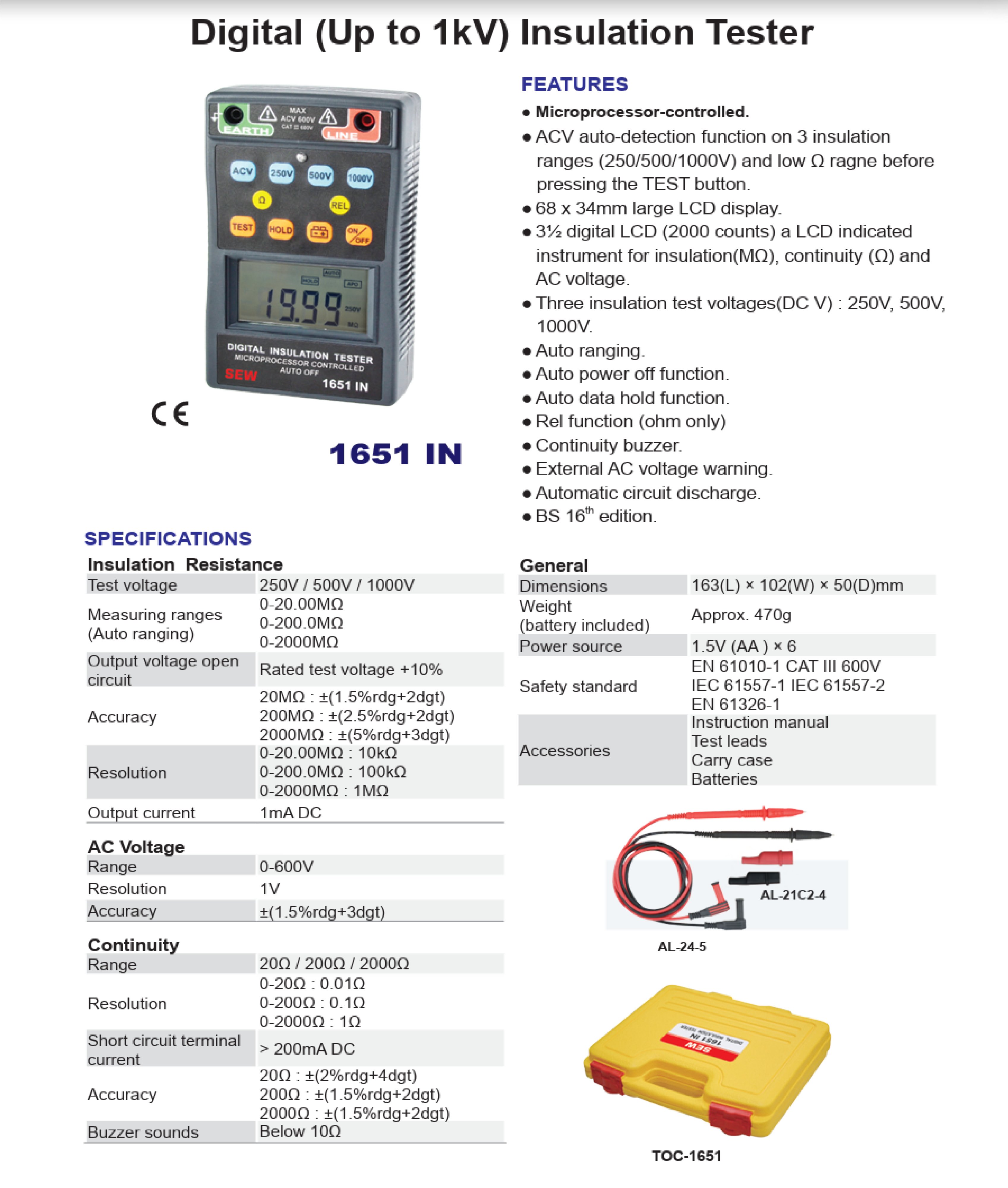

1651IN 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | 1651IN |
| 產品類型 | 微處理器控制絕緣阻抗計 / 高壓兆歐表 (Insulation Tester) |
| 絕緣測試電壓 (DC) | 250V / 500V / 1000V 三檔位靈活切換 |
| 顯示與讀數 | 68 × 34 mm 大型 LCD（3½ 位 / 2000 計數） |
| 核心安全防護 | TEST 前 ACV 自動檢測警示 / 自動電路殘留電荷放電 (Auto Discharge) |
| 高級功能 | 自動量程 / Rel 相對值歸零功能（電阻測試）/ 自動數據保持 |
| 安規標準認證 | 符合英國 BS 16th Edition 國際電氣檢測標準 |
產業應用場景
- 1. 高低壓馬達、發電機與變壓器絕緣檢驗：利用 250V～1000V 高壓檢測繞組與外殼間之絕緣電阻 (MΩ)，預防匝間短路與漏電引發工安事故。
- 2. 工廠配電箱與電力電纜竣工驗收：於新設線路送電前，進行絕緣阻抗測試與導通 (Continuity) 測試，確保絕緣層無破皮或短路。
- 3. 建築工安檢查與避雷/接地線路保養：搭配 Rel 相對值功能排除測試導線阻抗，進行高精確度的低阻抗連續性蜂鳴測試。
- 4. 太陽能光電陣列與變流器 (Inverter) 保養：檢驗直流側高壓電纜對地絕緣狀態，保障系統發電效益與人員安全。
1651IN 絕緣阻抗計常見採購與技術問題 (FAQ)
Q1: 為什麼「TEST 前 ACV 電壓自動檢測」這項防護功能對絕緣測試非常關鍵？
絕緣測試必須在「完全斷電」的狀態下進行。如果工程人員誤將儀表連接至帶電的 AC 迴路並按下 TEST 施加高壓，極可能引發短路爆炸，損毀儀表並危及人身安全。1651IN 具備智慧偵測機制，若偵測到外部有交流電壓存在，會發出警示並鎖定高壓輸出，徹底防範人為疏失。
Q2: 量測完畢後，1651IN 的「自動電路放電 (Auto Circuit Discharge)」作用為何？
在測試長距離電力電纜或大型馬達繞組時，這些設備具有電容特性（容性負載），會儲存測試時施加的 500V 或 1000V 高壓直流電。若未放電直接拆線，操作人員會遭受嚴重的殘留高壓電擊。1651IN 會在放開 TEST 鍵後，自動將線路中的殘留電荷安全釋放。
Q3: 工程實務上，該如何選擇 250V、500V 與 1000V 的絕緣測試電壓？
一般安規建議：250V 用於通訊線路或含有敏感電子元件的低壓迴路，避免過高電壓擊穿元件；500V 為最常用的標準，適用於一般家用/商用配電盤與低壓馬達檢測；1000V 則用於測試高壓工業級設備、大型發電機與工業級絕緣電纜，以確保高壓運行時絕緣層的絕對穩定性。
Q4: 進行低阻抗連續性測試時，「Rel 相對值歸零功能」有何幫助？
在進行精密的低電阻導通測試（如接地線路或接點阻抗）時，測試線本身的固有電阻（約 0.1~0.3Ω）會影響量測精度。工程人員可先將兩根測試棒短路並按下 Rel 鍵，儀表會自動扣除測試線阻抗（歸零），確保後續量測到的完全是設備真實阻抗。
