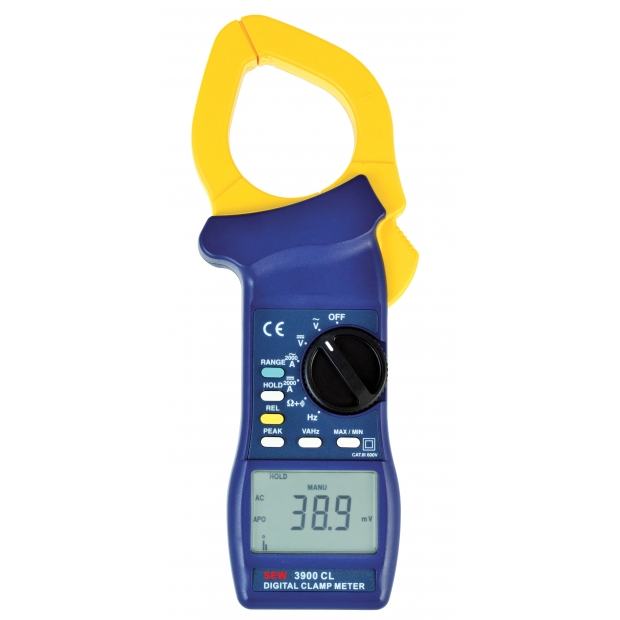

ST-3900CL 交直流鈎表（全自動量程 / 4000位數 LCD / VAHz 雙模式頻率量測）
ST-3900CL 交直流鈎表是一款專為高階電力工程、馬達啟動監測與工業自動化系統打造的多功能數位檢測儀表。配備 4000 位數高解析 LCD 螢幕與全自動量程切換，支援交直流電壓、電流、電阻及外部頻率量測。本機具備獨特的 VAHz 模式，可在 ACV 與 ACA 模式下同時測量系統頻率，並整合 PEAK 峰值抓取、REL 相對值歸零與 MAX/MIN 最大最小值紀錄。全機採用全絕緣無外露金屬部件與凹式屏蔽輸入端，提供高規格工安防護，是現場電力檢修最安心的選擇。
核心產品優勢與技術特點
- 全自動量程與 4000 位數 LCD：自動切換最適檔位解析度，搭配高清晰度 4000 位數 LCD 顯示，讀數靈敏、穩定且準確。
- VAHz 模式（電壓/電流/頻率同時量測）：可在交流電壓 (ACV) 與交流電流 (ACA) 模式下，直接同步切換量測電源頻率 (Hz)，極適合變頻器與電力品質檢測。
- PEAK 峰值與 REL 相對值功能：
• PEAK 模式：精準抓取馬達啟動瞬間或電路突入時的高速衝擊峰值電流。
• REL 模式：一鍵排除測試線背景雜訊阻抗或直流環境磁場，進行精確相對值比較量測。 - 最大/最小值 (MAX/MIN) 數據鎖定：自動紀錄並保持長時間運轉過程中的最高與最低數值，便於系統運轉品質監控與疑難排查。
- 全面工安防護設計：全機絕緣無外露金屬部件，配備凹式輸入端子與屏蔽香蕉插頭，徹底杜絕高壓作業時的觸電與短路風險。

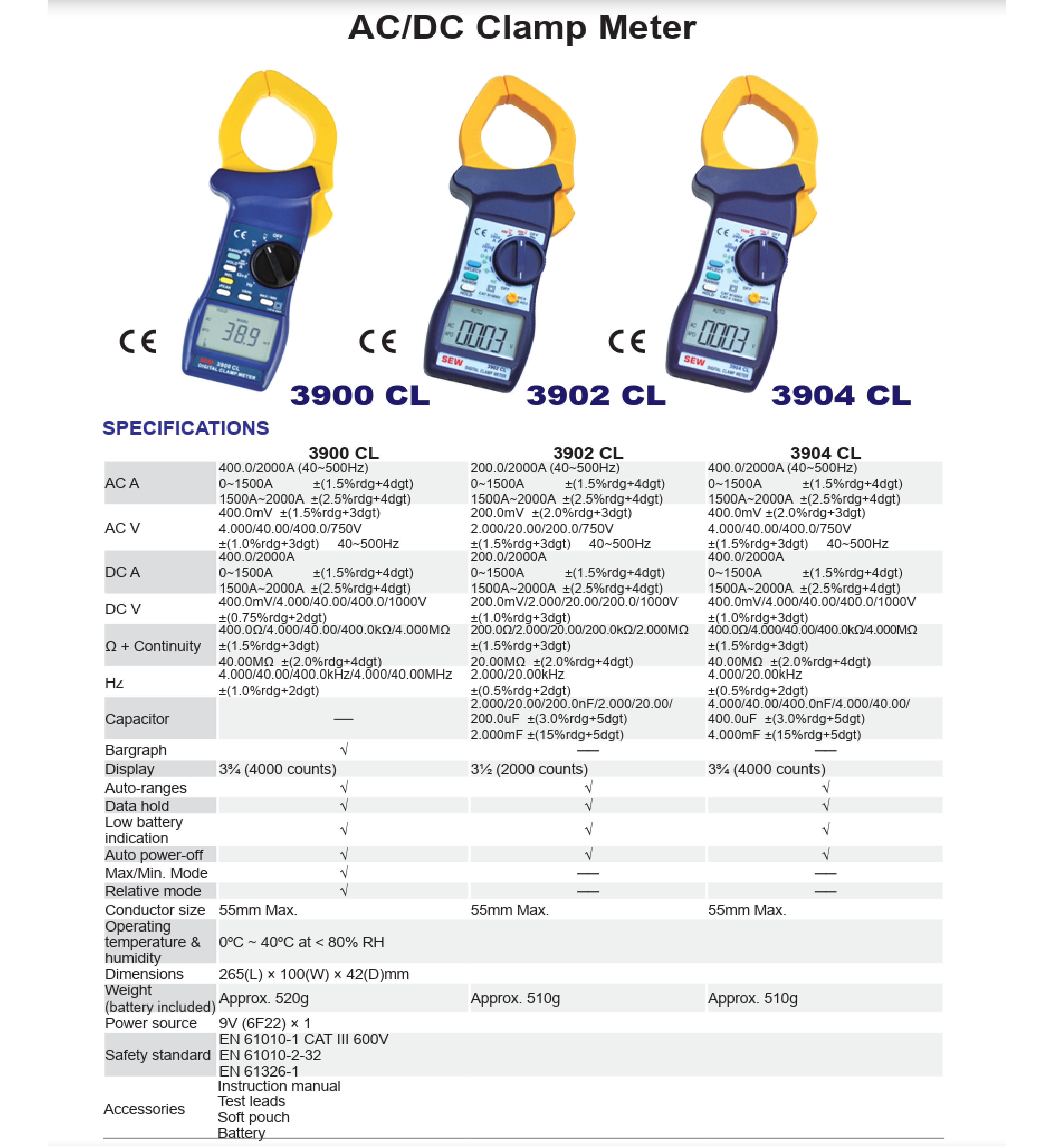

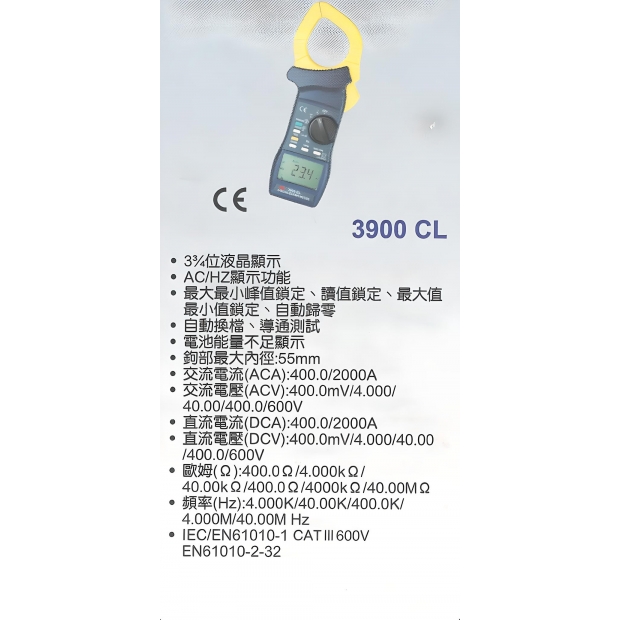

ST-3900CL 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | ST-3900CL |
| 產品類型 | 多功能全自動交直流鈎表 / 數位夾錶（AC/DC Clamp Meter） |
| 顯示位數 | 4000 位數高解析 LCD 顯示 |
| 核心量測項目 | AC/DC 電壓、AC/DC 電流、電阻、外部頻率 (Hz)、導通蜂鳴檢查 |
| 高級進階功能 | VAHz 模式 (ACV/ACA 模式下同時測頻) / PEAK 突入峰值抓取 / REL 相對值歸零 |
| 數據處理能力 | MAX / MIN 最大最小值紀錄 / 數據保持 (Data Hold) / 自動關機 (APO) |
| 工安防護等級 | 無外露金屬全絕緣設計 / 凹式輸入端子與屏蔽香蕉插頭 / 低電量警示 |
產業應用場景
- 1. 工業馬達啟動電流與突入峰值量測：利用 PEAK 峰值鎖定功能，精確擷取重型馬達啟動瞬間的數倍突入過載電流（Inrush Current）。
- 2. 變頻器與電力品質 (Hz) 訊號監控：切換至 VAHz 模式，在不切斷迴路的情況下同時監測交流電壓/電流以及系統頻率（Hz）穩定度。
- 3. 直流供電與綠能/儲能系統維護：利用 REL 歸零功能排除地磁與背景雜訊，精確量測直流配電箱、電動車與太陽能陣列之 DC 電流。
- 4. 廠房高壓/低壓配電箱例行安全檢測：全絕緣機身與凹式端子設計，確保作業人員在狹窄配電盤內安全執行量測作業。
ST-3900CL 交直流鈎表常見採購與技術問題 (FAQ)
Q1: 為什麼量測馬達啟動電流時，需要選用具備「PEAK 峰值功能」的 ST-3900CL？
馬達在啟動瞬間會產生持續幾十毫秒的巨大突入電流（Inrush Current），數值通常為額定電流的 5 至 8 倍。傳統數字電表的刷新率太慢無法捕捉；ST-3900CL 的 PEAK 模式具備毫秒級高速採樣能力，能瞬間抓取並鎖定最大峰值電流，協助判斷斷路器容量與馬達健康度。
Q2: ST-3900CL 獨特的「VAHz 模式」在變頻器（VFD）檢修上有何優勢？
一般電表測量頻率需要將錶筆接至特定 Hz 檔位。ST-3900CL 的 VAHz 模式允許在交流電壓 (ACV) 或交流電流 (ACA) 量測時，只需按一下鍵就能同步顯示當前的系統電源頻率，無需頻繁更換檔位線路，大大提高變頻器輸出頻率與電壓調校的效率。
Q3: 在量測 DC 直流電流前，為什麼強烈建議按壓「REL 相對值按鈕」？
直流夾錶使用的霍爾感測器非常敏感，易受地球磁場或周圍配電線路殘留磁場影響，導致未夾導線時螢幕顯示微小數值。按下 REL 鈕可以將此殘留背景值歸零（Zeroing），確保後續夾扣 DC 直流線路量測時獲得最高精度的純電流數據。
Q4: ST-3900CL 的「全絕緣無外露金屬」設計對高壓配電盤作業有何安規保護？
在狹窄的高壓配電箱內作業時，若夾錶外殼或輸入端有裸露金屬，稍有不慎碰撞銅排便可能引發嚴重的相間短路爆炸或弧光灼傷。ST-3900CL 全機絕緣包覆，且測試孔採用凹式屏蔽端子，符合最高安規標準，極大化保障施工人員人身安全。
需要 ST-3900CL 交直流鈎表批發採購或專案儀器報價？
大興計器具備超過 40 年專業電氣量測儀器經銷與製造經驗，提供高階多功能交直流鈎表現貨供應與校準支援方案。
