ST1505 接地電阻計（防震吊線式接地電阻/電壓測試儀）
ST1505 接地電阻計是一款專為電力系統、建築工安及電氣設備接地安全檢測打造的高階測試儀器。採用高品質吊線式防震錶頭，具備極佳的抗震動與耐用特性，能精確量測接地電阻與接地電壓。本機配備創新的「3~5 分鐘自動定時測試機制」，雙鍵同時按下即可保持連續測量，無需長時間手動按壓；搭配內建電池電量檢查功能與標準校準測試線，能隨時確保現場檢測數據之精確性與作業穩定度。
核心產品優勢與技術特點

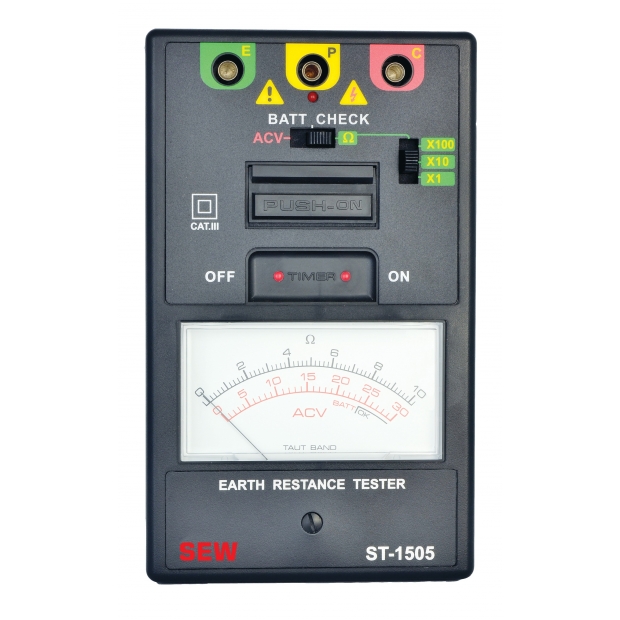

- 吊線式高品質防震錶頭：採用高成本吊線式（Taut-band）機芯設計，無傳統軸承摩擦力損耗，具備優異的抗震動與耐衝擊能力，極適合嚴苛的戶外與工地現場操作。
- 接地電阻與接地電壓雙功能量測：一機整合「接地電阻」與「接地電壓」量測，能有效辨識地氣雜訊電壓，確保接地阻抗數據之真實性。
- 3~5 分鐘自動定時連續測試：同時按下「按鈕開關」與「定時器開啟按鈕」，系統即自動保持測試狀態約 3 至 5 分鐘，釋放雙手，方便工程人員進行紀錄與巡檢。
- 直觀電池電量檢查功能：內建電池狀態自我檢查機制，可在量測前快速確認電源儲量，避免因電量不足導致量測數值飄移。
- 原廠標準測試導線與校準：隨機附贈專用測試引線與校準配件，方便使用者於現場進行快速校正，確保每次量測符合工安規範。

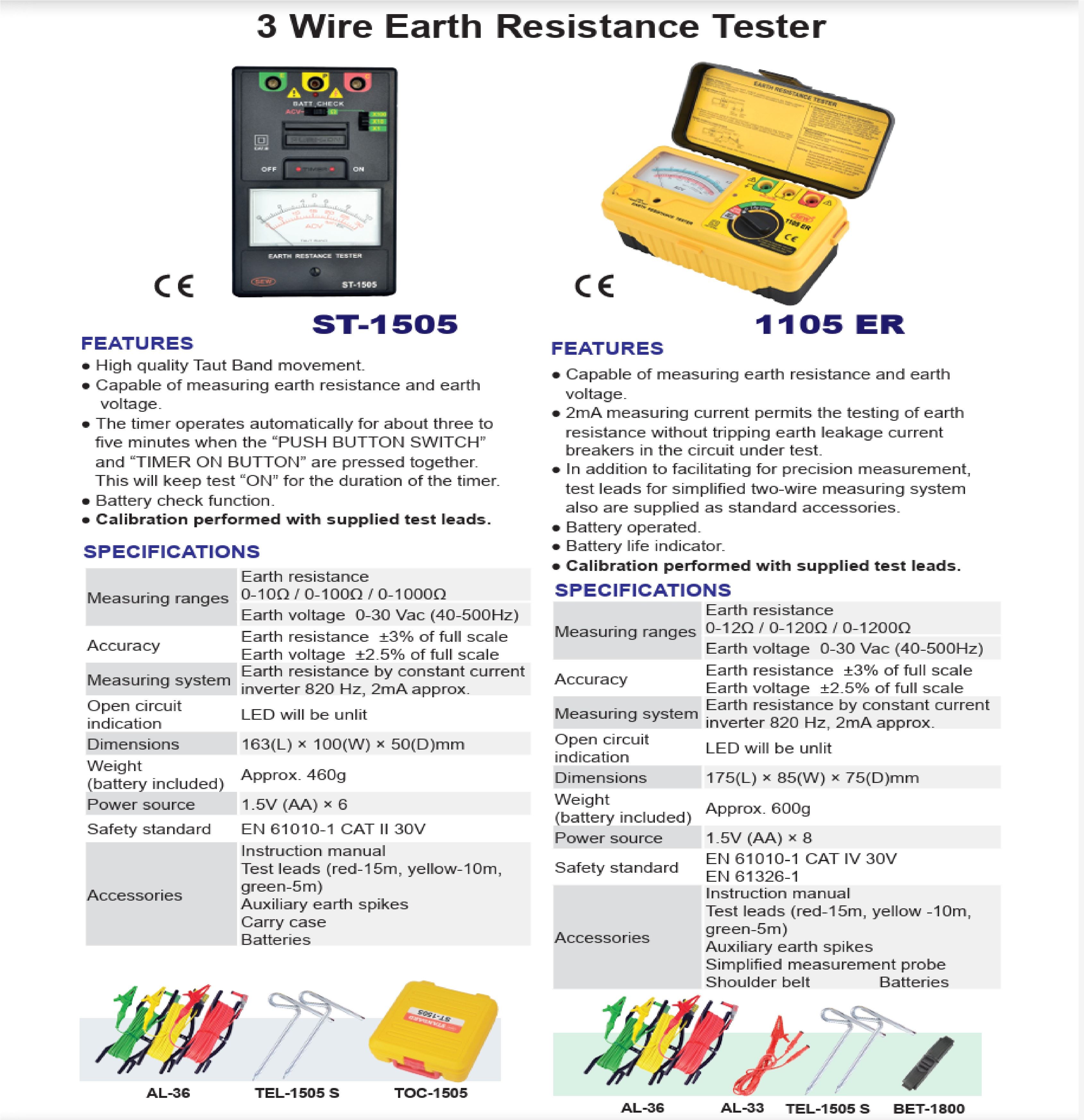

ST1505 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | ST1505 |
| 產品類型 | 接地電阻測試儀 / 接地電壓計 |
| 錶頭結構 | 吊線式高精度防震機芯（Taut-band Movement） |
| 核心量測功能 | 接地電阻量測 / 接地電壓量測 |
| 定時運作機制 | 3 ~ 5 分鐘自動連續測試模式（雙鍵觸發定時保持） |
| 電源與安全檢測 | 內建電池電量自我檢查功能（Battery Check） |

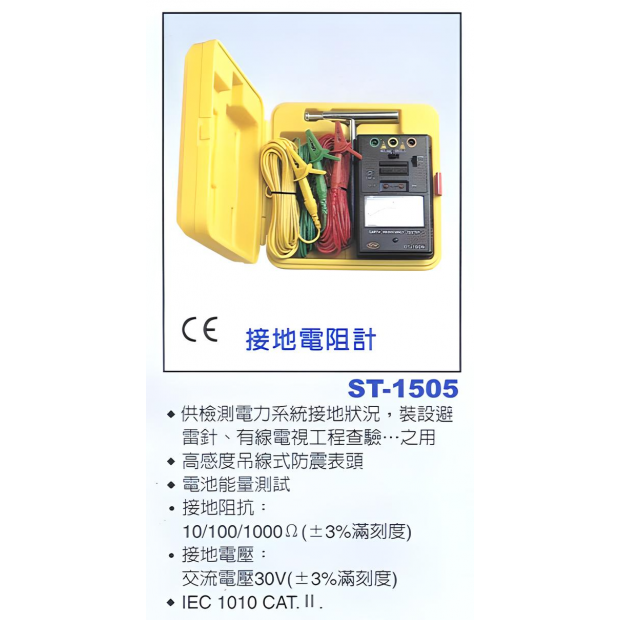

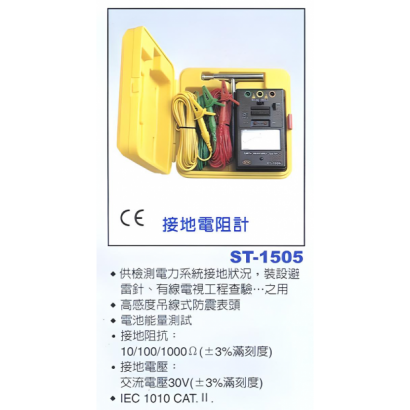

| 隨機配件 | 原廠標準測試引線組（支援現場快速校準與輔助接地棒） |
產業應用場景
- 1. 避雷針與建築物接地工程檢驗：應用於新建工程、高樓大廈及廠房避雷針系統之接地阻抗定期合格檢測。
- 2. 高壓變電所與配電系統工安巡檢：測試變壓器、高壓開關櫃與配電箱之接地極阻抗，防止漏電觸電危險。
- 3. 電信基地台與精密儀器接地維護：確保通信設備與精密伺服器機房具備良好之接地迴路，避免電磁干擾與靜電累積。
- 4. 工安檢驗與電氣設備竣工驗收：提供電力技師與第三方檢測機構高準確度、具備定時連續量測之專業數據。
ST1505 接地電阻計常見採購與技術問題 (FAQ)
Q1: 為什麼現場施工與戶外巡檢特別推薦選用「吊線式（Taut-band）」機芯的 ST1505？
傳統軸承指針表頭在工地碰撞或頻繁攜帶震動下容易磨損磨尖，導致指針卡死或讀數誤差。吊線式機芯採用高張力金屬懸絲支撐可動線圈，完全取消軸承寶石與軸尖，摩擦力極低且抗震防甩能力極強，能大幅延長測試儀在戶外惡劣環境下的壽命。
Q2: ST1505 的「3~5 分鐘自動定時連續測試功能」能帶來什麼工程效益？
傳統接地電阻測試需要工程人員一隻手持續死按按鈕，另一隻手抄寫數據，極為不便。ST1505 雙鍵啟動定時模式後，儀表會保持 3~5 分鐘連續輸出測試電流，釋放工程師雙手，方便進行多點數據記錄與長時間穩定度觀察。
Q3: 進行接地電阻量測前，為什麼必須先測量「接地電壓（Earth Voltage）」？
若地底存在高幅度的雜訊或漏電電壓（地電位高於 10V），直接進行電阻測試會導致測試數據發生巨大偏差。ST1505 內建接地電壓檔位，可先確認地位電壓在安全規範（如 10V 以下）內再進行電阻測試，確保數據真實合規。
Q4: 建築物與變電所的接地電阻過高會帶來什麼工安危險？合格標準是多少？
接地電阻過高會導致漏電時電流無法順利導入大地，造成設備外殼帶電引發人體觸電，或是雷擊時雷電流無法洩放導致設備燒毀。依據台灣電工法規，特種接地（如高壓設備、避雷針）接地電阻須在 10Ω 以下；一般低壓設備接地須在 50Ω 或 100Ω 以下。
