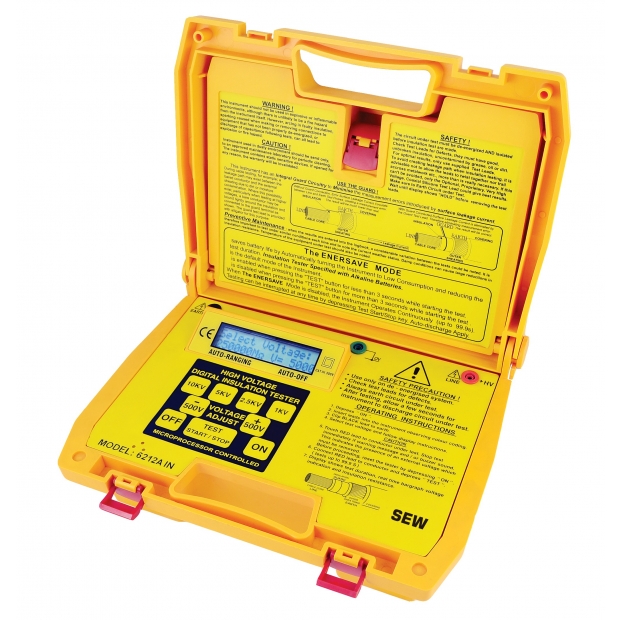

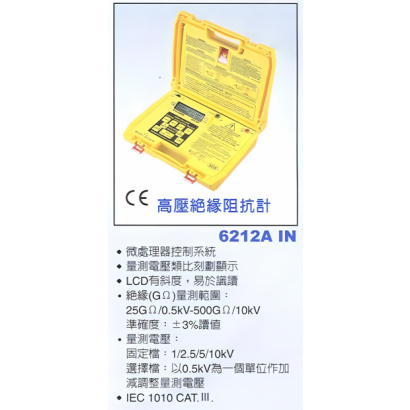

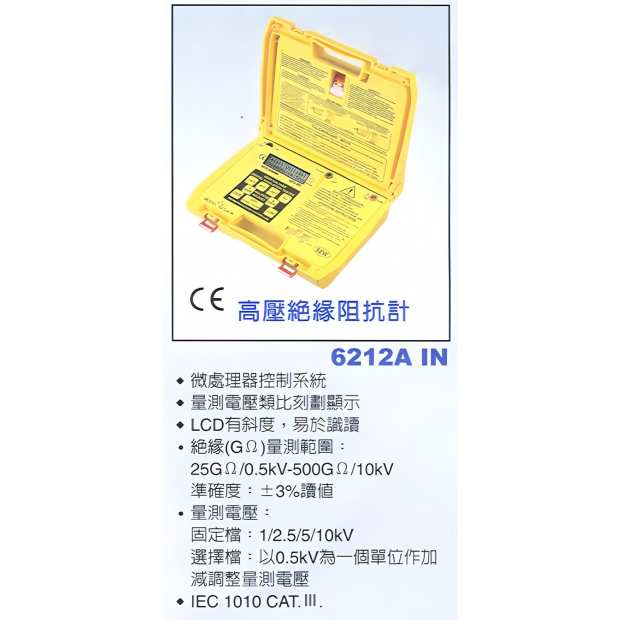

6212AIN 高壓絕緣阻抗計（10kV 微處理器高壓兆歐表｜20 階精細電壓調控）
6212AIN 高壓絕緣阻抗計是一款專為高壓變電所、發電廠、重工業電網及高壓電纜絕緣診斷打造的旗艦級微處理器測試儀。具備業界頂尖的 20 種絕緣測試電壓檔位（500V 至 10kV，每 500V 為一階精細微調）。配備 2×16 字元智慧型 LCD 與電壓升降動態條形圖，支援自動量程與絕緣測試持續時間計時。內建嚴苛的工安防禦機制——當線路存在過高外部電壓 (>500Vac/Vdc) 時立即觸發視覺與聲光雙重警示，結合 Ener-Save™ 獨家省電技術與全範圍 <10% 的極高精度，是高壓設備預防性維護與極化指數分析的權威首選。
核心產品優勢與技術特點
- 20 階精細高壓測試（500V ～ 10kV 步進微調）：提供從 500V、1kV、1.5kV 一直遞增至 10kV 的 20 種電壓選擇，能精準執行不同耐壓等級設備之階梯電壓絕緣測試。
- 條形圖動態顯示（直觀觀察電壓升降）：LCD 盤面整合動態條形圖 (Bar Graph)，可實時監測高壓施加時電壓的上升與衰減過程，便於評估介質吸收特性。
- >500V 外部電壓聲光雙重警示：若待測線路存在 >500Vac/Vdc 之危險外部帶電電壓，儀表會立即發出高亮度視覺與高分貝聽覺雙重警警示，徹底杜絕高壓誤施加風險。
- 測試持續時間計時與高精度判定：內建絕緣測試持續時間累計計時器，方便工程人員紀錄時效並計算極化指數 (PI) 與吸收比 (DAR)；全範圍精度高達 <10%。
- Ener-Save™ 智慧省電與全範圍自動量程：獨家 Ener-Save™ 技術可有效延長電池續航力，並具備即時電池電量顯示、過載保護與自動關機功能。
6212AIN 規格結構對照表
| 規格項目 | 技術參數與說明 |
|---|---|
| 產品型號 | 6212AIN |
| 產品類型 | 微處理器控制 10kV 高壓絕緣阻抗計 / 兆歐表 (10kV High Voltage Insulation Tester) |
| 絕緣測試電壓 (20 階) | 500V 至 10kV（500V、1kV、1.5kV、2kV...直至 10kV，每 500V 步進微調） |
| 顯示與螢幕模組 | 2×16 字元智能 LCD 模組（配備測試電壓升降動態條形圖 Bar Graph） |
| 安全警告機制 | 外部危險電壓（>500Vac/Vdc）視覺與聽覺雙重警告 / 過載保護 |
| 量測精度與量程 | 全範圍精度優於 10% / 全範圍自動量程 (Auto-ranging) |
| 電源管理技術 | Ener-Save™ 專利省電技術 / 實時電池電壓顯示 / 自動關機功能 |
產業應用場景
- 1. 特高壓發電機、大型變壓器與電抗器絕緣診斷：利用 5kV～10kV 高壓進行長時絕緣電阻測試，精準評估絕緣材料老化與受潮程度。
- 2. 地下高壓電力電纜 (33kV / 66kV+) 階梯電壓測試：透過 20 階步進電壓逐步升壓，觀察電流與電壓衰減曲線，及早發現微小絕緣瑕疵。
- 3. 變電所高壓開關櫃 (VCB/GIS) 竣工與預防性保養：於定期大修時進行 10kV 高壓絕緣阻抗量測，確保系統耐壓與絕緣符合國際工安規範。
- 4. 重工業廠房馬達與高壓配電系統安檢：搭配測試計時功能，精確計算極化指數 (PI) 與吸收比 (DAR)，為廠房設備提供 EEAT 權威級健康報告。
6212AIN 高壓絕緣阻抗計常見採購與技術問題 (FAQ)
Q1: 6212AIN 提供「500V 至 10kV 20 階微調」對高壓電纜階梯電壓測試（Step Voltage Test）有何技術價值？
階梯電壓測試是診斷高壓電纜絕緣老化的關鍵方法。健康的絕緣體在不同電壓下電阻值保持恆定；若絕緣體有局部受損或裂痕，在高電壓下絕緣電阻會顯著下降。6212AIN 每 500V 遞增一階，能細緻地繪製升壓曲線，在電纜完全擊穿前提前預警潛在故障。
Q2: 當待測線路存在「>500Vac/Vdc 外部危險電壓」時，6212AIN 的防護機制如何運作？
特高壓變電所環境極易因殘留感應電或未完全停電而帶有高壓。6212AIN 在內部設置高壓感應保護門檻，一旦檢測到待測端外部電壓高於 500V，會立刻發出高分貝蜂鳴聲與 LCD 視覺雙重警告，並鎖定 10kV 高壓輸出，保護操作工程師人身安全與儀表電路。
Q3: 如何利用 6212AIN 的「測試持續時間計時器」來計算極化指數 (PI) 與吸收比 (DAR)？
極化指數 (PI) 需記錄 10 分鐘與 1 分鐘的絕緣電阻比值 (10min MΩ / 1min MΩ)；吸收比 (DAR) 則為 1 分鐘與 30 秒的比值 (1min MΩ / 30sec MΩ)。6212AIN 螢幕同步計時，工程人員無需額外按秒錶，即可精確紀錄各時間點之 MΩ 值進行國際標準算式分析。
Q4: 專利 Ener-Save™ 智慧省電技術對野外與變電所巡檢有何實際效益？
輸出 10kV 特高壓需要消耗大量電池電能。Ener-Save™ 技術能優化高壓倍壓電路的轉換效率，根據負載阻抗動態調整功率輸出，大幅降低不必要的電力損耗，確保巡檢工程師在無交流電源的野外現場能完成一整天的特高壓測試作業。
